Minicuplaje

Caracteristici

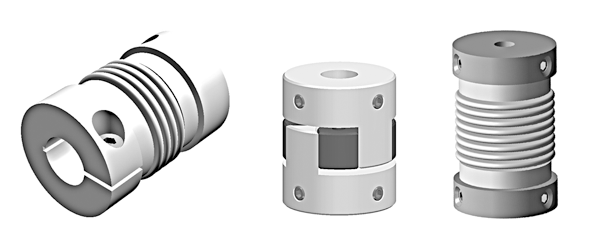

• cu burduf metalic, cu element elastic sau cuplaje tip Oldham
• foarte buna atenuare a vibratiilor si socurilor (cuplajele cu rozeta)
• utilizabile pana la 300 grade C (cele cu burduf metalic)
• montaj rapid, cost mic

Aplicatii

• mecanisme de mecanica fina
• cuplarea traductoarelor pe motoare sau elemenete in miscare de rotatie

• Moment T=0,4 - 12 Nm
• Diametru ax D= 3-24 mm

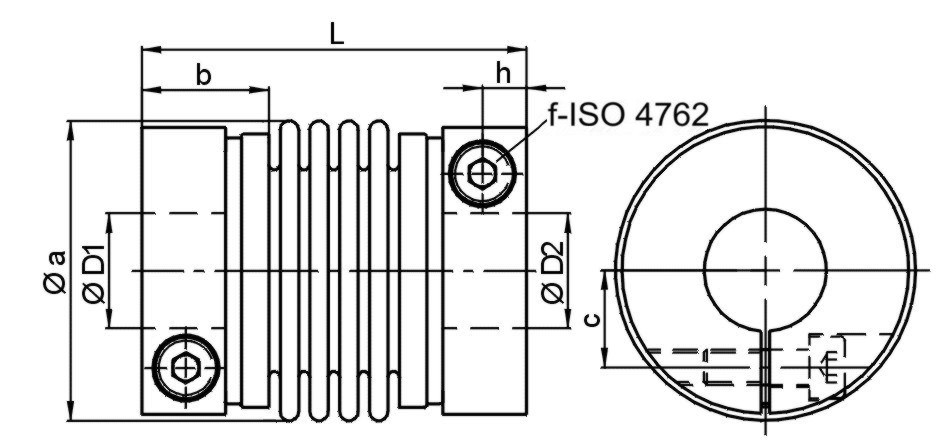

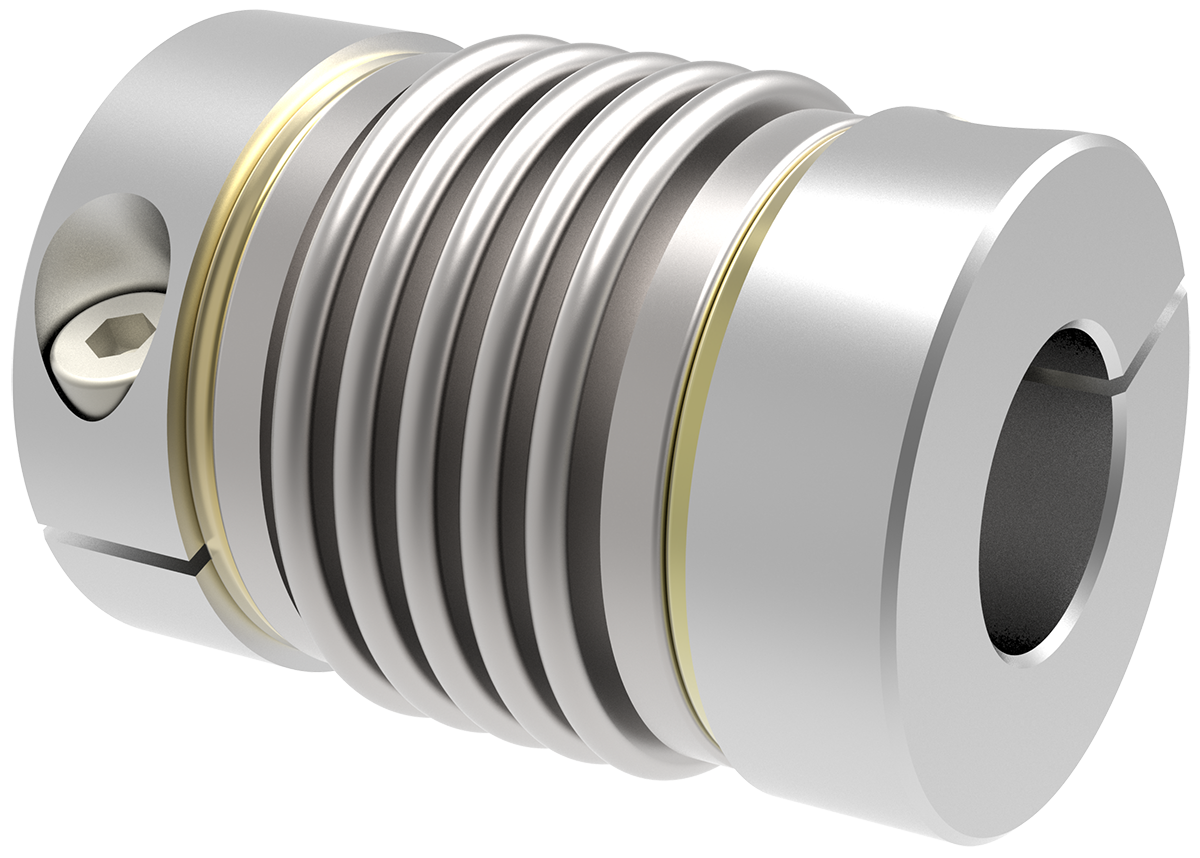

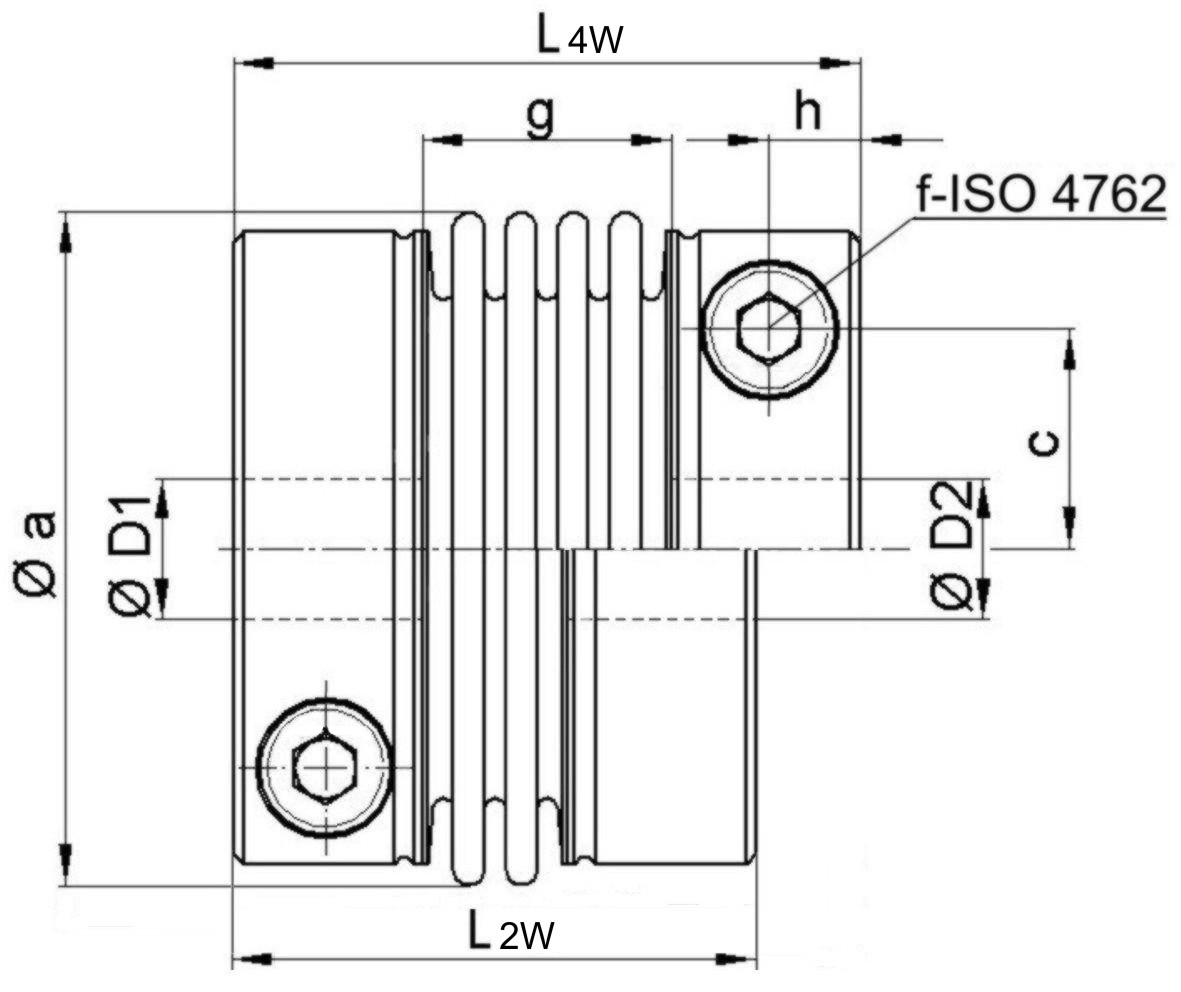

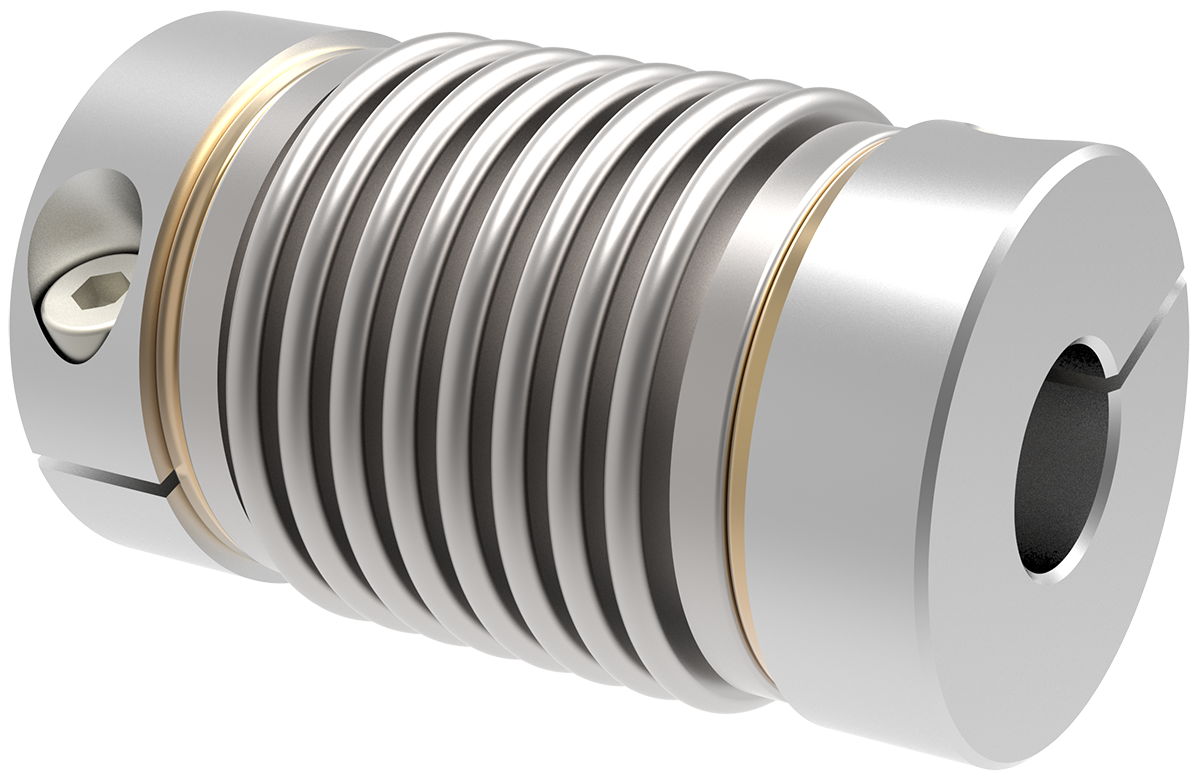

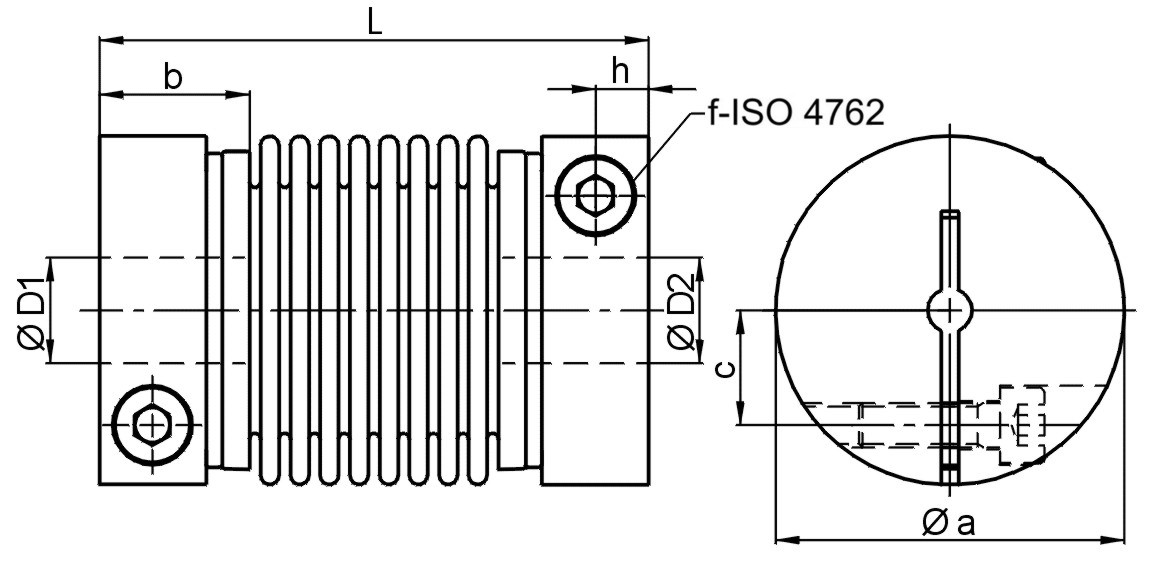

• Serie standard, tip burduf metalic, fixare tip bratara
• temperatura de utilizare între -40oC si +200oC
• rigiditate la torsiune mare - flexibil

• Moment T=2 - 12 Nm,
• Diametru ax D= 3-24 mm
• Serie scurta, tip burduf metalic, fixare tip bratara
• temperatura de utilizare între -40oC si +200oC
• rigiditate de torsiune mare - flexibil

• versiunea economică cu set-șurub
• rigiditate la torsiune mare - flexibil
• Moment T=0,4 - 8 Nm,
• Diametru ax D= 3-24 mm

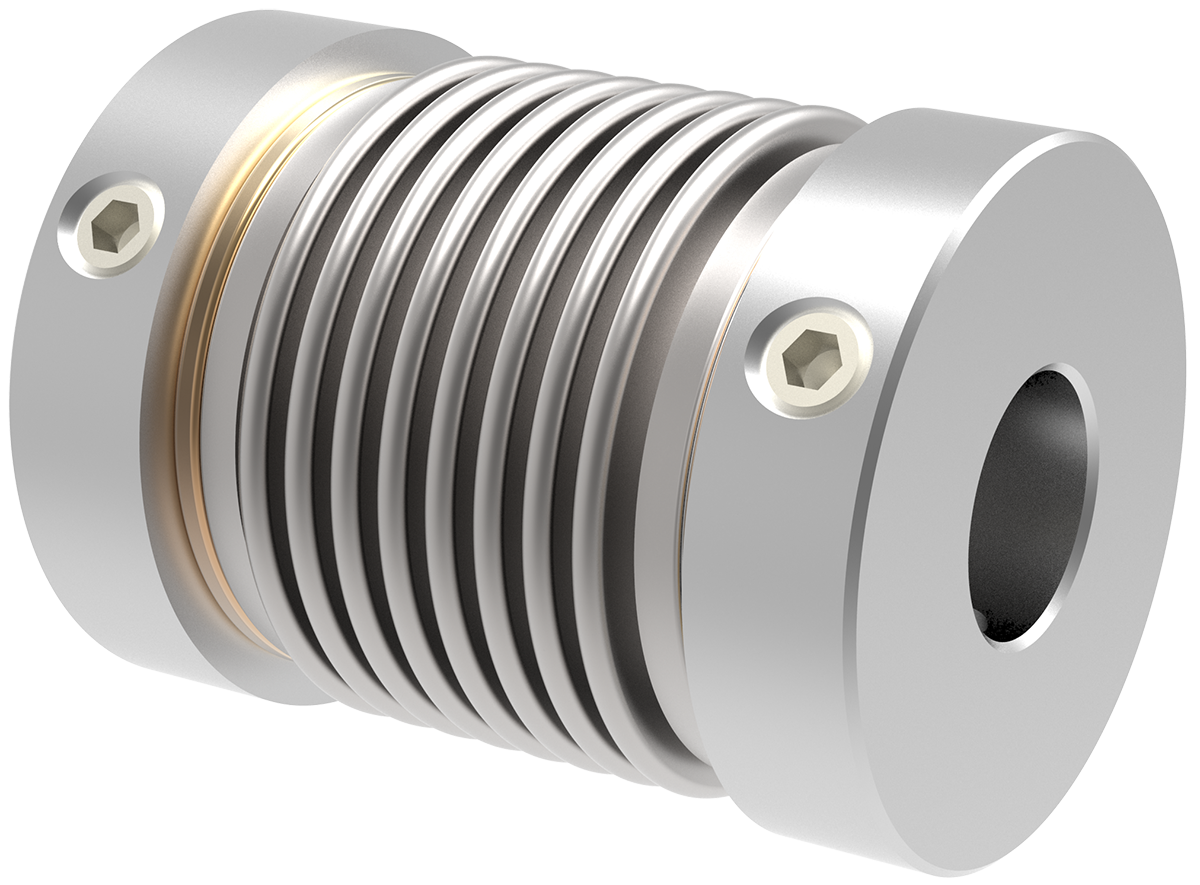

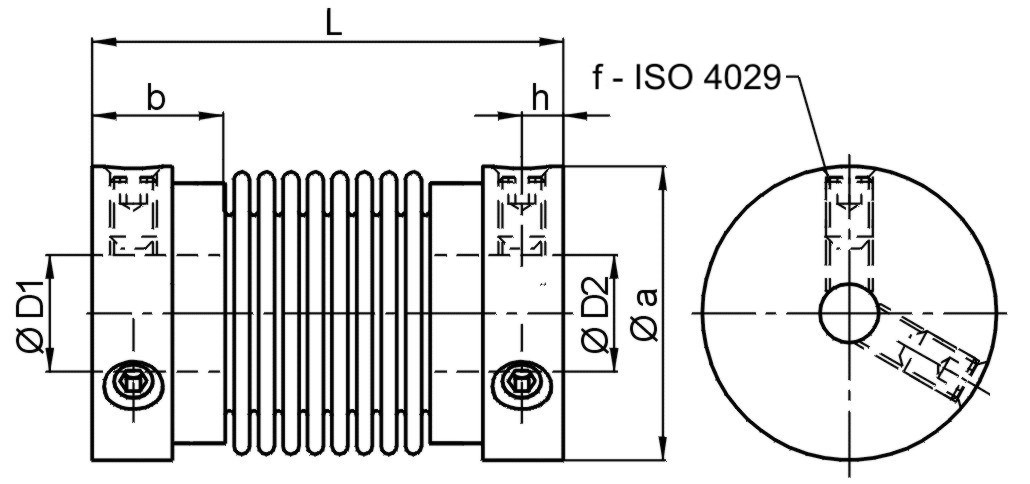

• tip burduf metalic, fixare cu suruburi radiale
• temperatura de utilizare intre -20°C si +90°C

• insalare ușoara, fixare cu brățare cu șurub

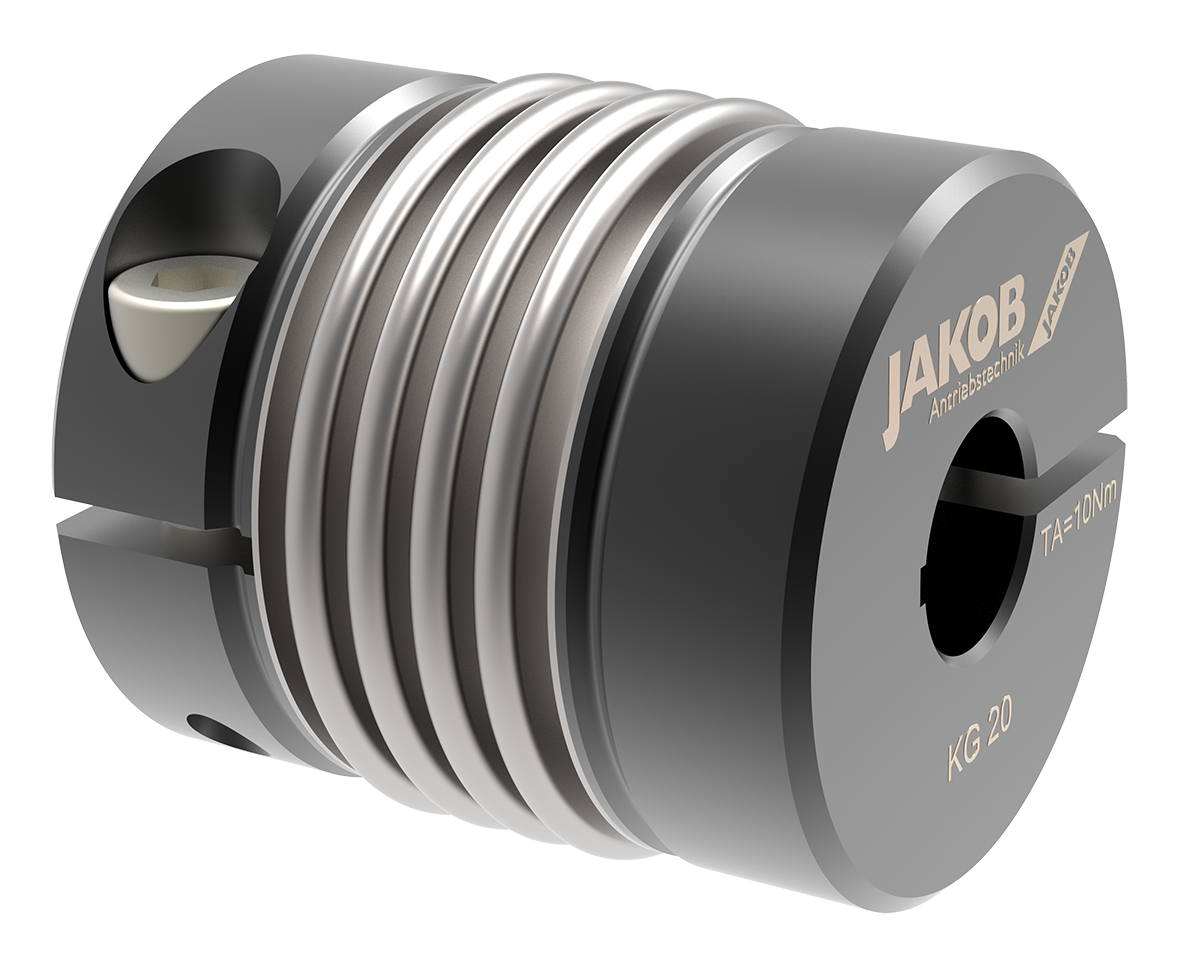

• construcție sudată, 4 burdufuri metalice - versiune scurtă.
• rigiditate la torsiune mare - flexibil
• Moment T=5 - 20 Nm,
• Diametru ax D= 6-20 mm
• temperatura de utilizare până la 350°C

• insalare ușoara, fixare cu brățare cu șurub
• construcție sudată, 4 burdufuri metalice - versiune scurtă.
• rigiditate la torsiune mare - flexibil
• Moment T=1,5 - 15 Nm,
• Diametru ax D= 3-20 mm

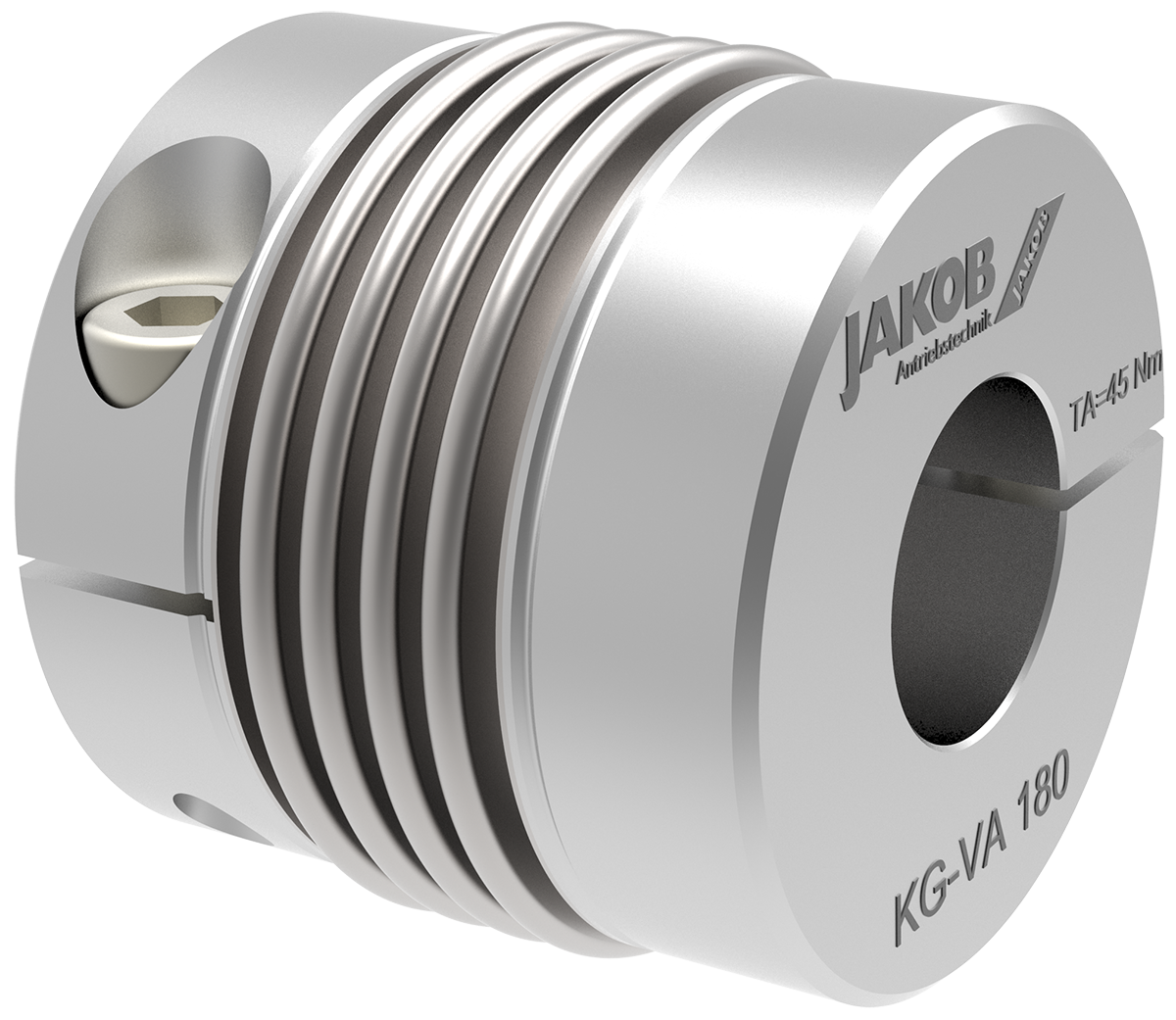

• asemanator seriei MKG dar din inox

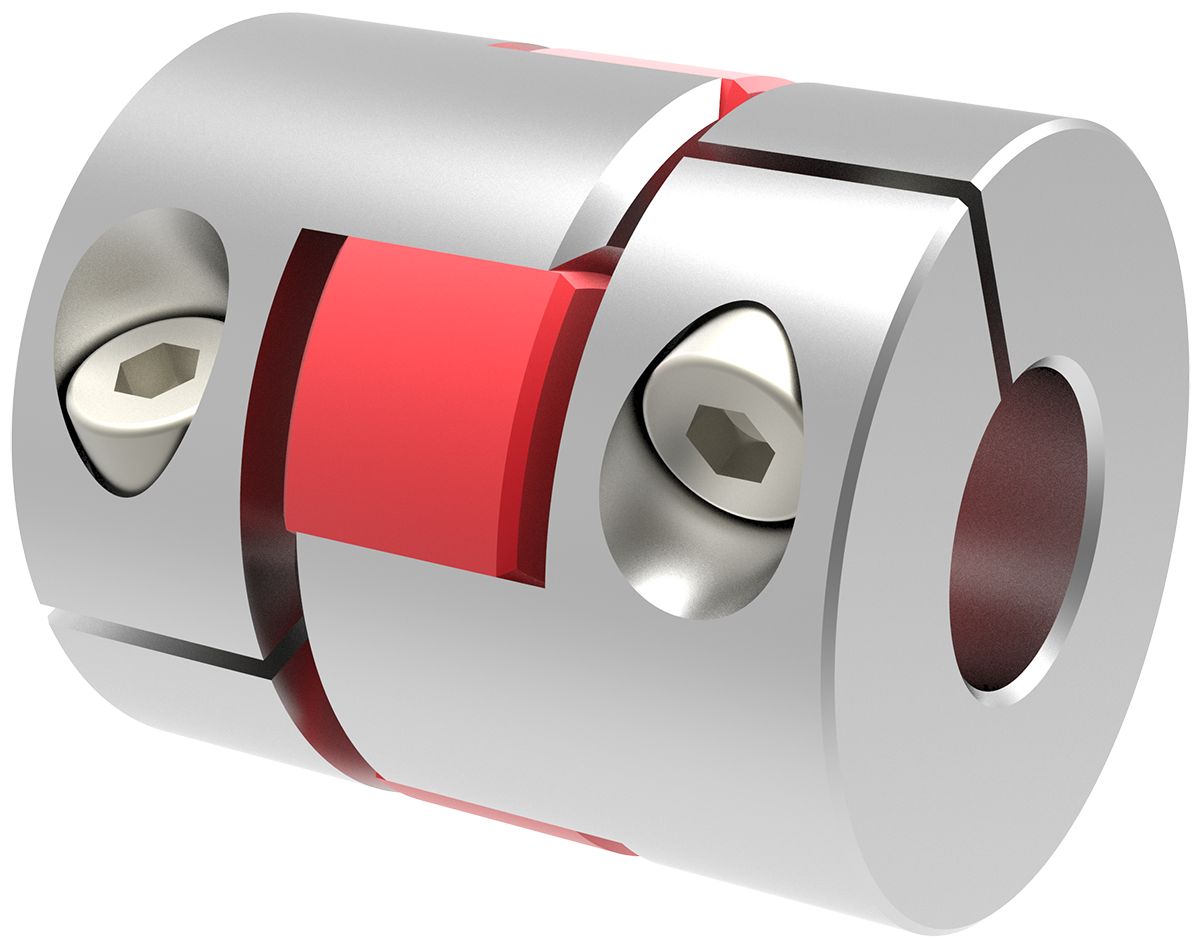

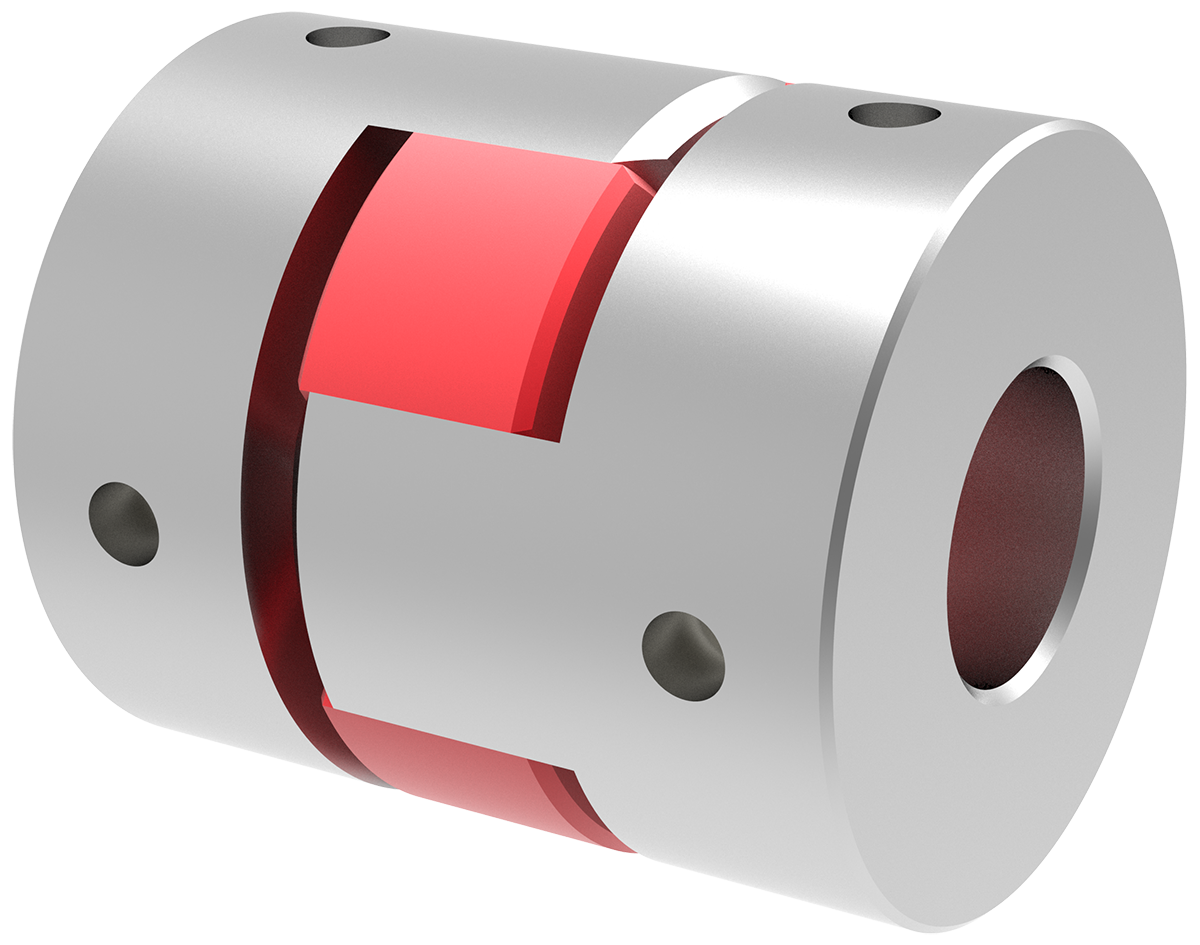

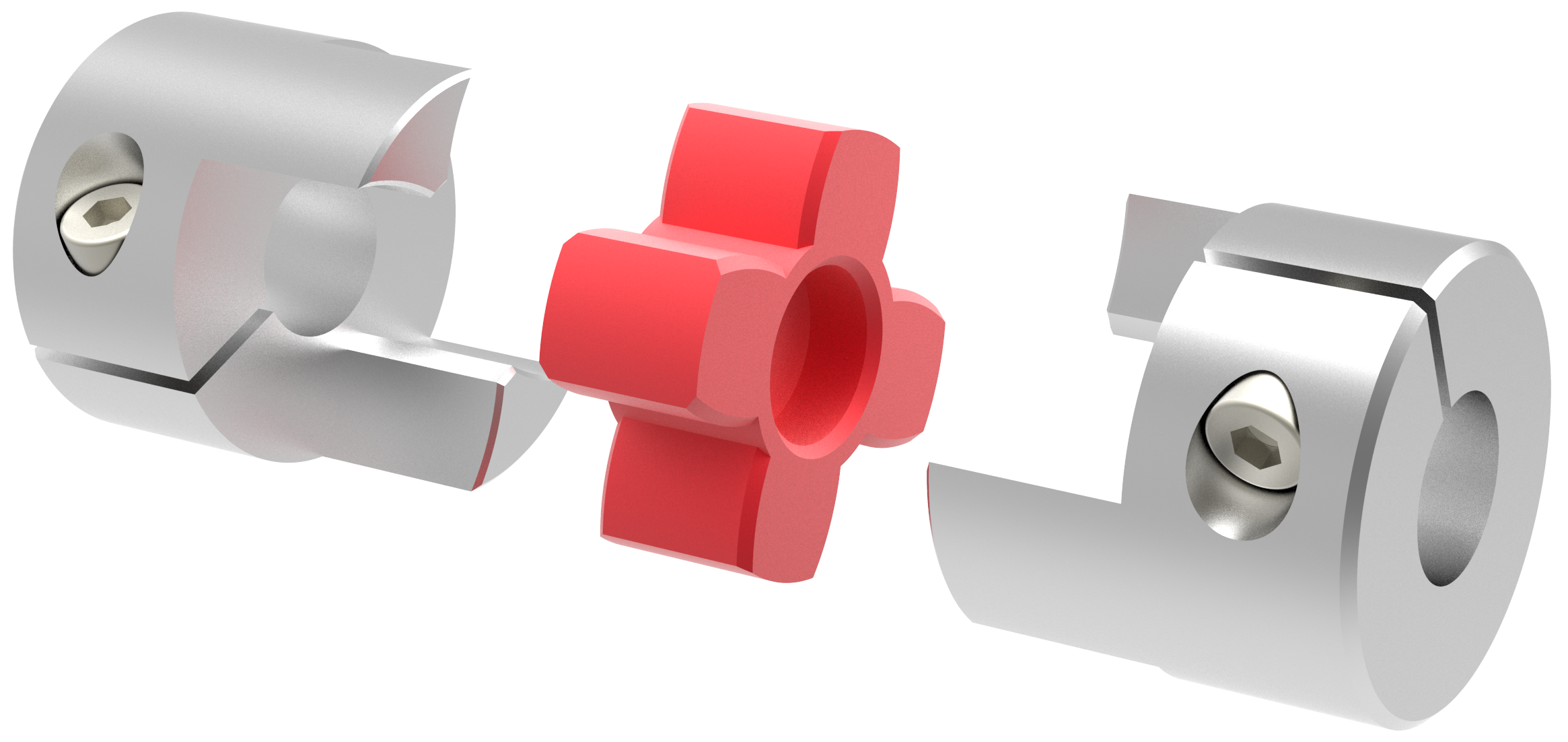

• cuplaj cu elastomeri - amortizare oscilatii
• Moment T=0,7 - 12,5 Nm
• Diametru ax D= 3-14 mm
• temperatura de utilizare intre -20°C si +70°C

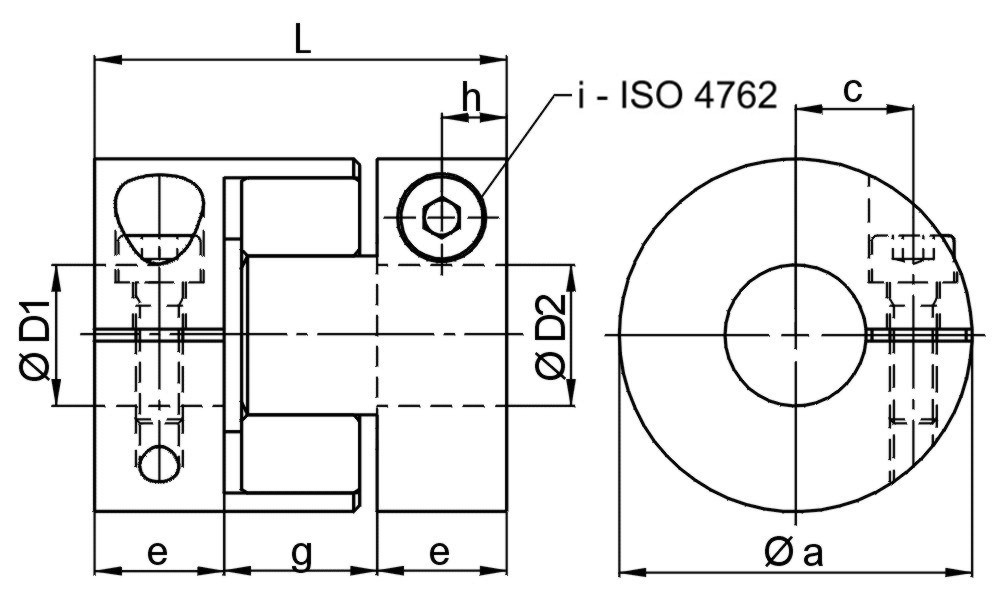

• fixare cu bratara radiala

• cuplaj cu elastomeri - amortizare oscilații
• Moment T=0,7 - 12,5 Nm
• Diametru ax D= 3-14 mm
• temperatura de utilizare intre -20°C si +70°C

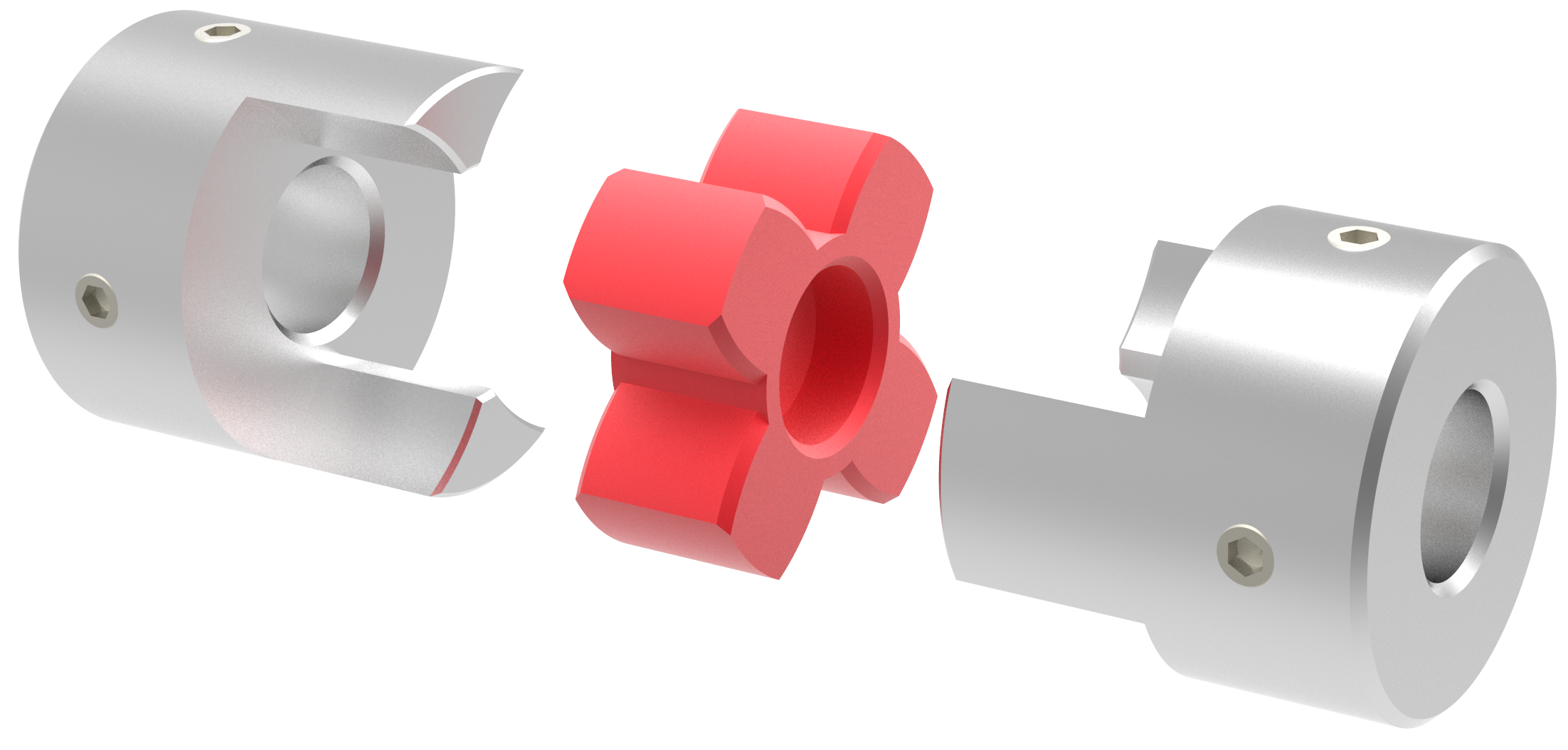

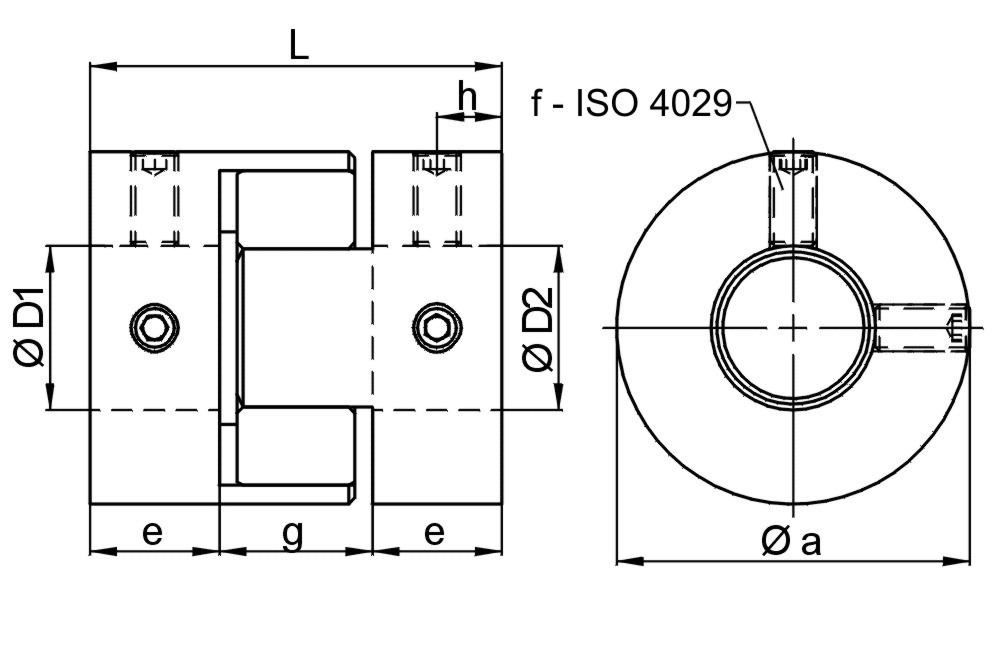

• versiunea economica MJT - fixare cu știfturi radiale

• moment 1 - 15Nm
• diametre ax D=3-19 mm
• temperatura de utilizare intre -20°C si +100°C

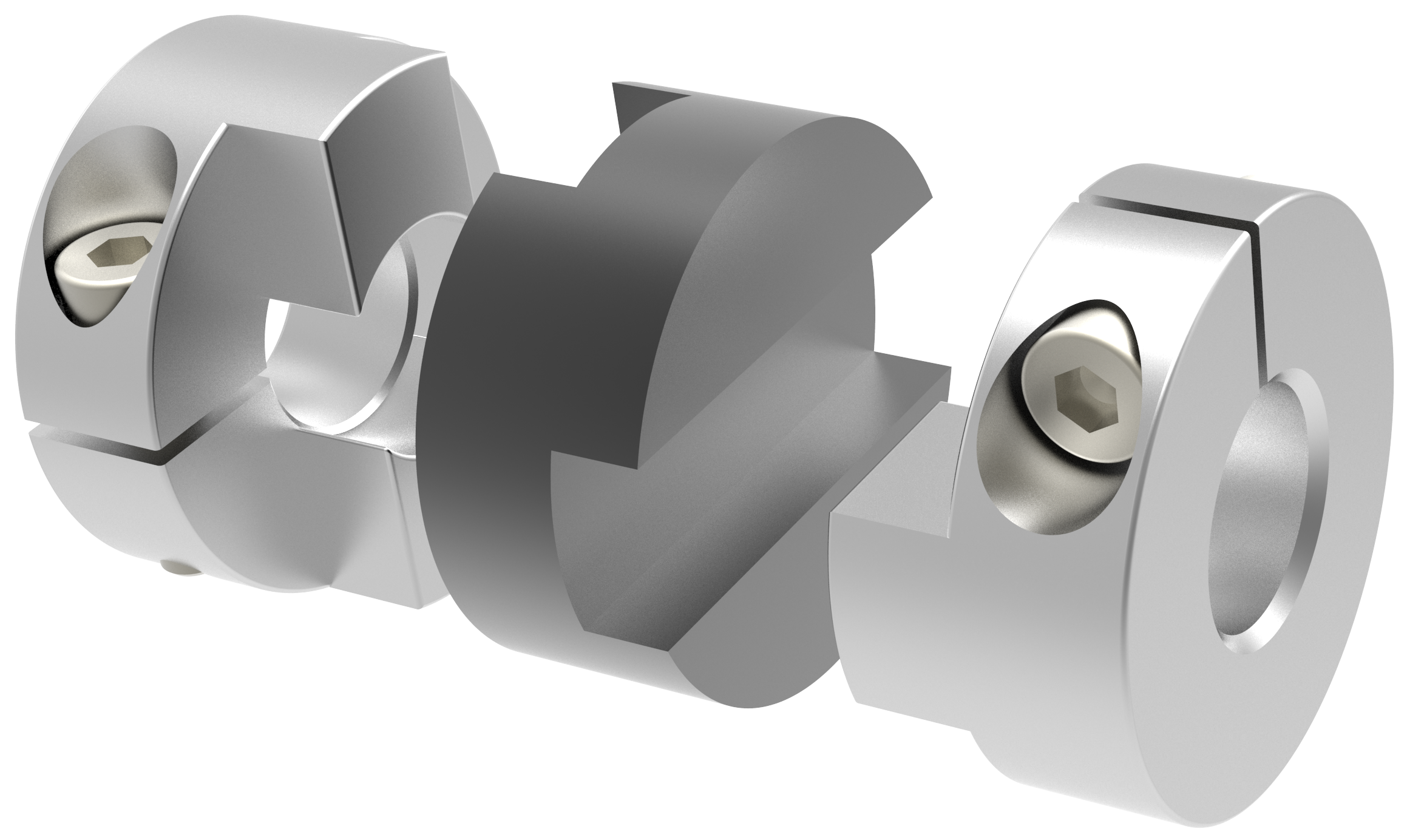

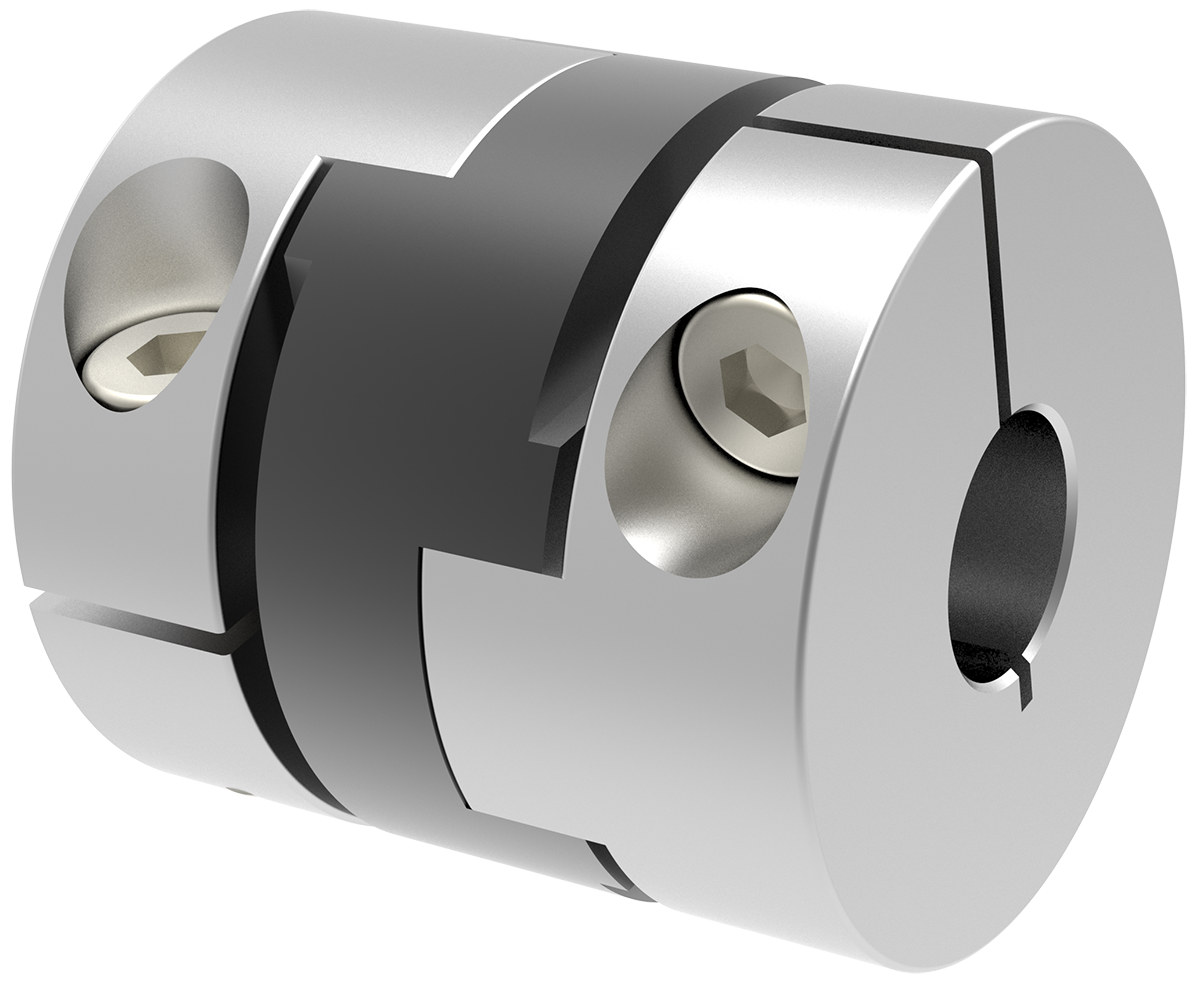

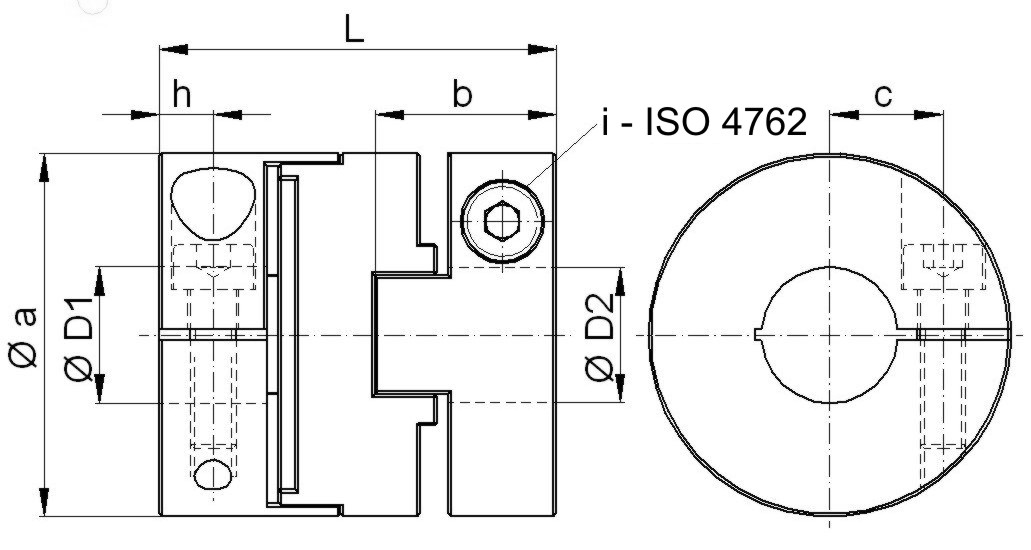

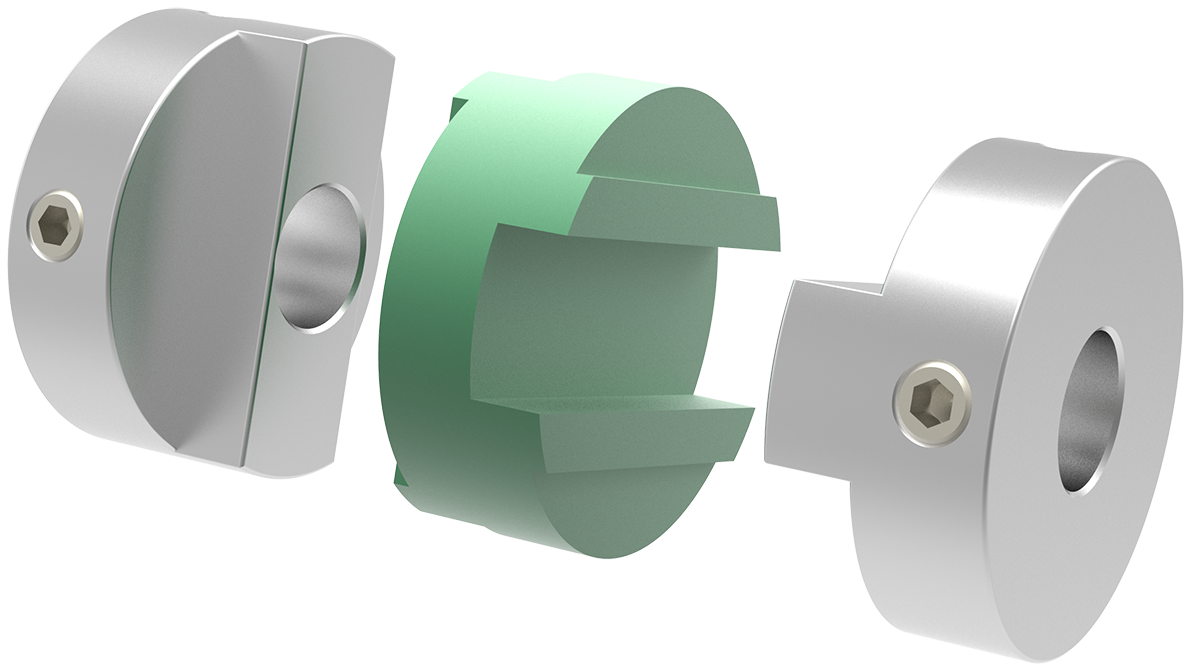

• fixare cu bratara radiala prin șurub
• admite abateri radiale intre axe de pana la 3mm

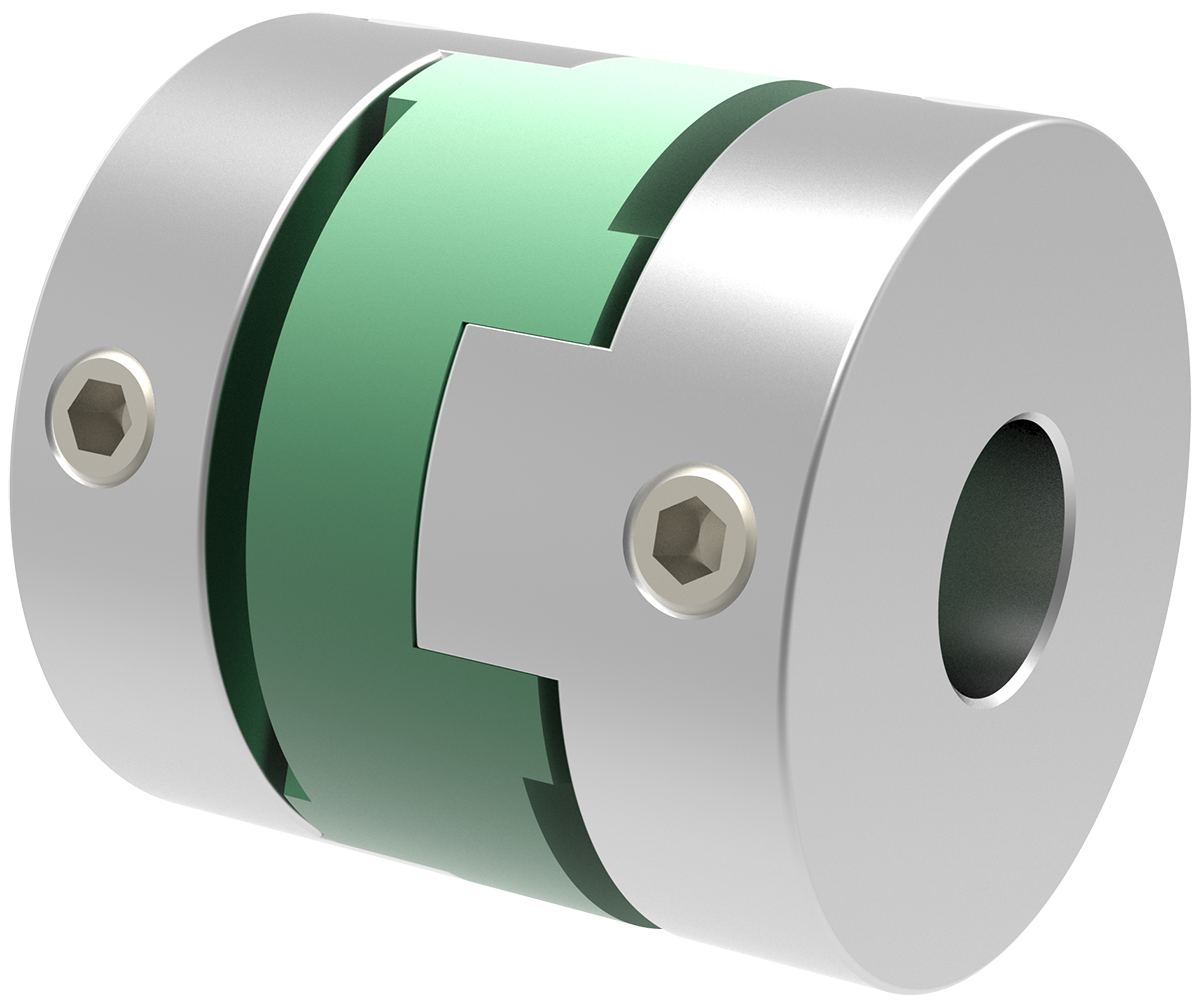

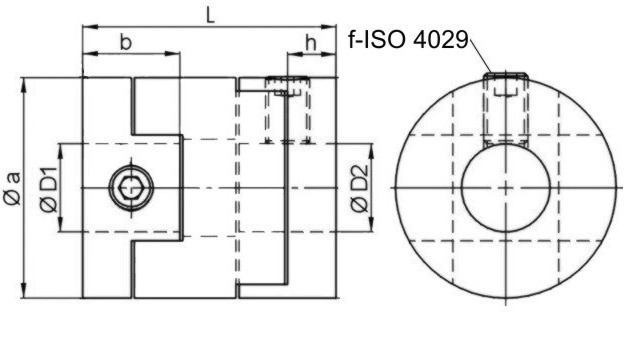

• versiunea low-cost cu șuruburi știft
• moment 1 - 15Nm
• diametre ax D=3-19 mm
• temperatura de utilizare intre -20°C si +100°C
• fixare cu suruburi radiale
• admite abateri radiale intre axe de pana la 3mm
