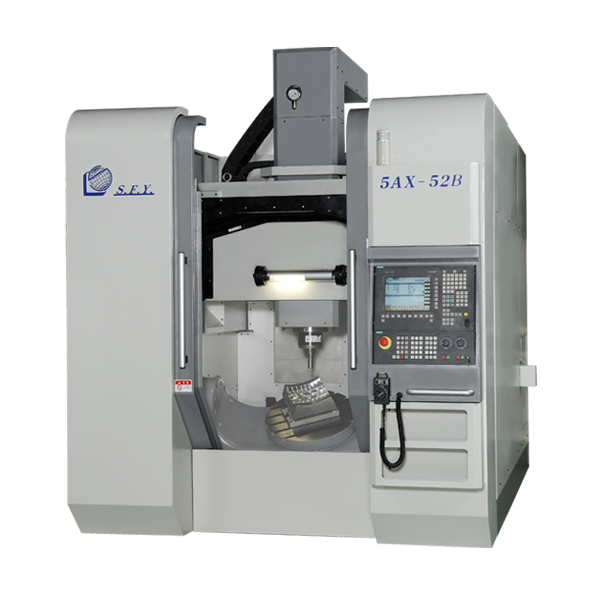

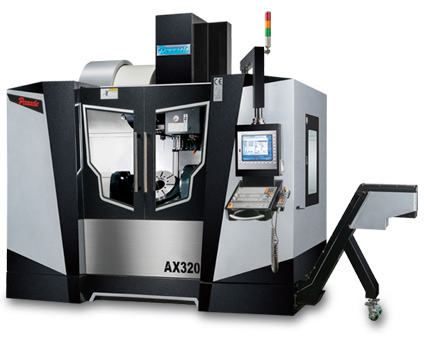

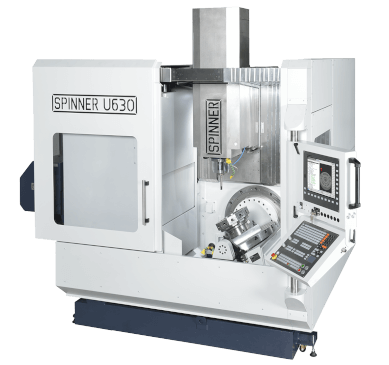

Centre de prelucrare verticale in 5 axe

Ca urmare a dezvoltării tehnologice în ultimul timp maşinile de prelucrare în 5 axe sunt maşinile standard ale marilor producători. Maşinile în 3 şi 4 axe sunt obţinute de multe ori din aceste maşini la care se renunţă la o parte din axele lor.

Datorită forţelor mari necesare în timpul prelucrărilor batiurile maşinile sunt în general realizate din fontă tratată termic pentru a elimina orice tensiune internă.

Dimensiunile mesei de prelucrare variază de la maşină la maşină, dimensiunile standard fiind în general în domeniul 600-700mm.

Pentru prelucrarea în 5 axe sunt adoptate 2 solutii principale:

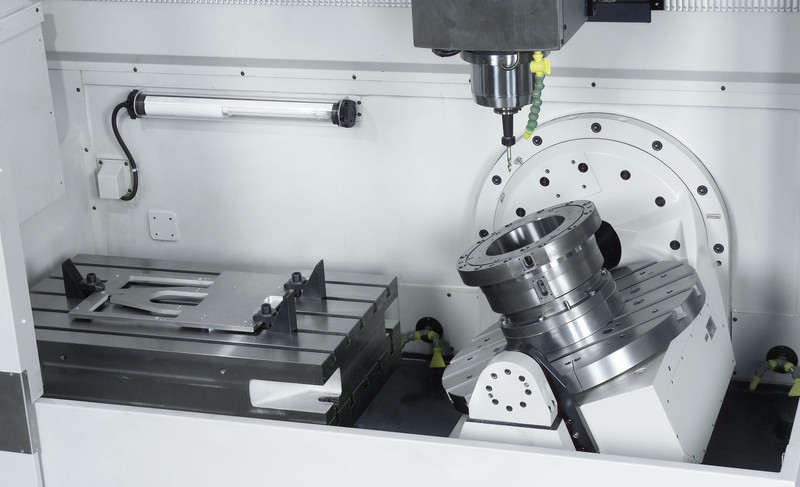

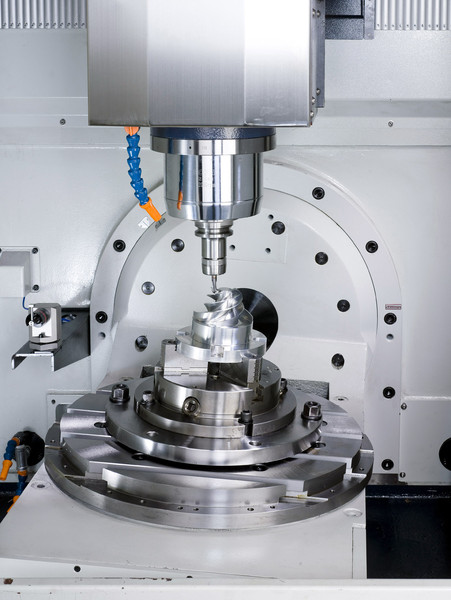

• Prima soluţie este cea în care axa 4 este dată de înlinarea mesei iar axa 5 de rotaţia acesteia. Înclinarea se face în general în limita a ±110 ° dar variază în funcţie de producător/model iar rotaţia de obicei este de ±360 °

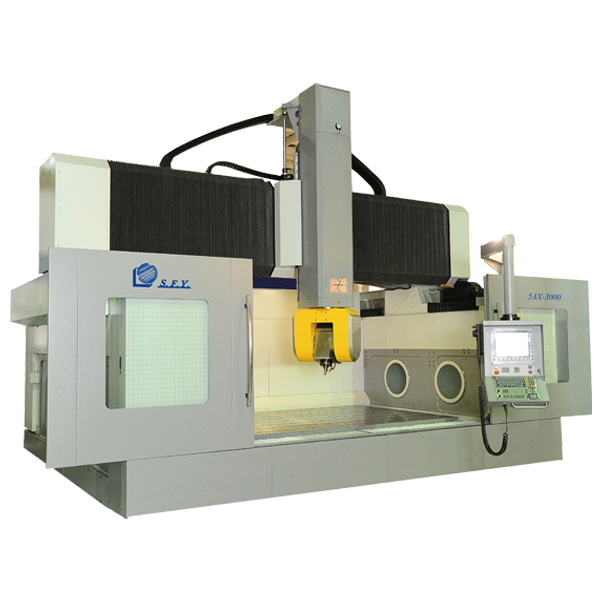

• A doua soluţie este dată de un cap special ataşat axului principal al maşinii care execută toate mişcările necesare (atât rotaţie dar la un unghi in general mai mic cât şi înclinarea)
