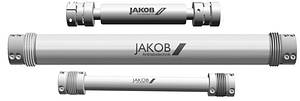

Cuplaje lungi

Caracteristici

• diverse lungimi, pana la 6 m
• conectare direct pe axe fara lagare intermediare
• rigiditate torsionala ridicata, fara alunecari, transmitere integrala al momentului
• moment mic de inertie, turatii mari
• montaj usor, constructie din otel, nu necesita mentenanta
• temperaturi de până la 300 C

Aplicatii

• transmiterea momentului la distanta - masini si utilaje

• lungimi de până la 6 metri
• simple - ușor de montat (mai mute opțiuni - brațară sau flanșă)
• Moment de torsiune T=120-2900 Nm,
• domeniul de temperaturi de lucru -10°C la +60°C

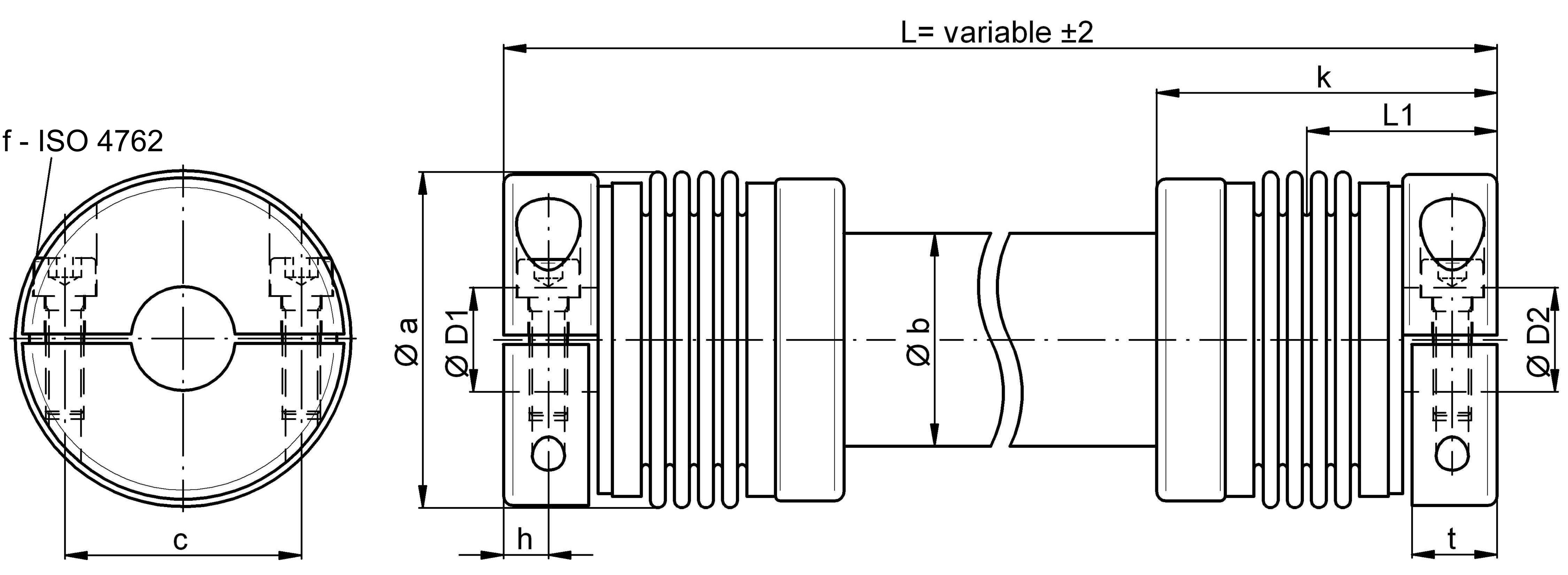

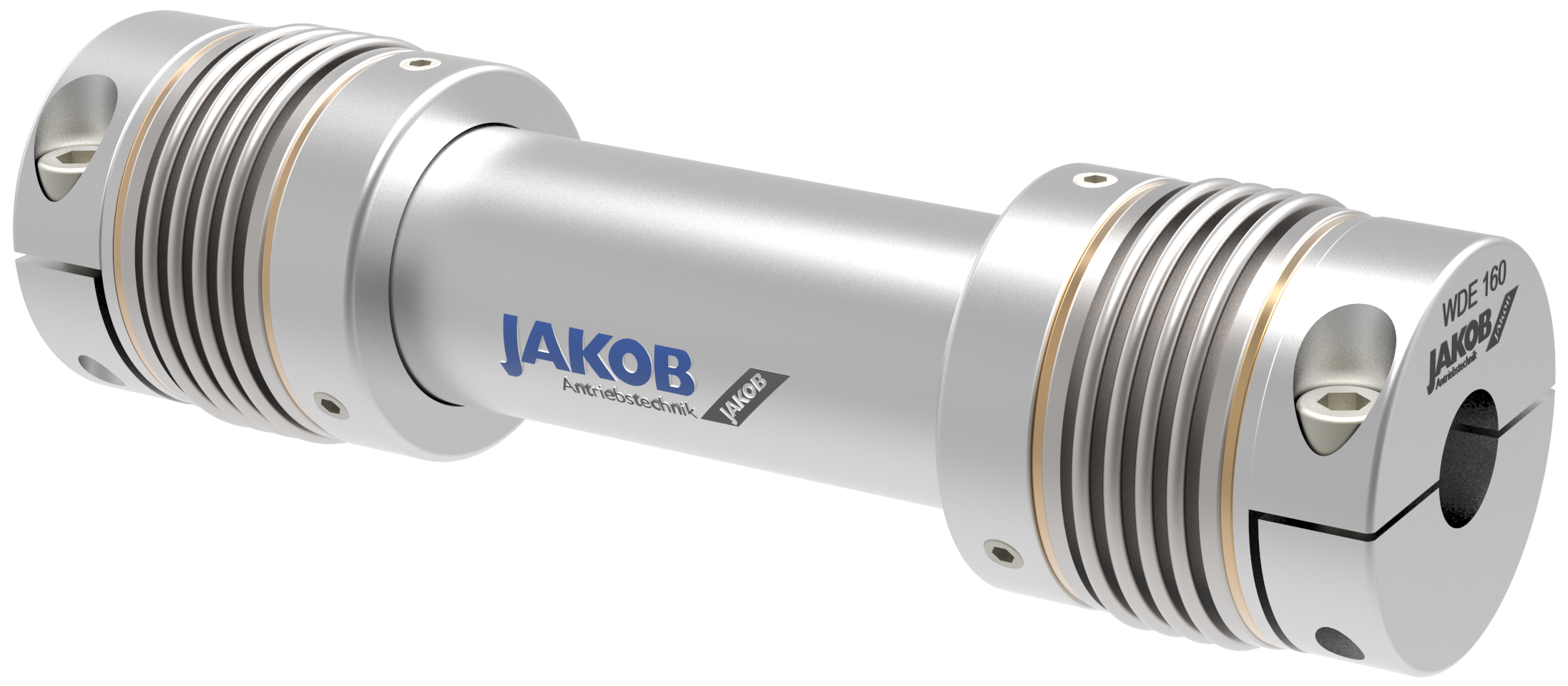

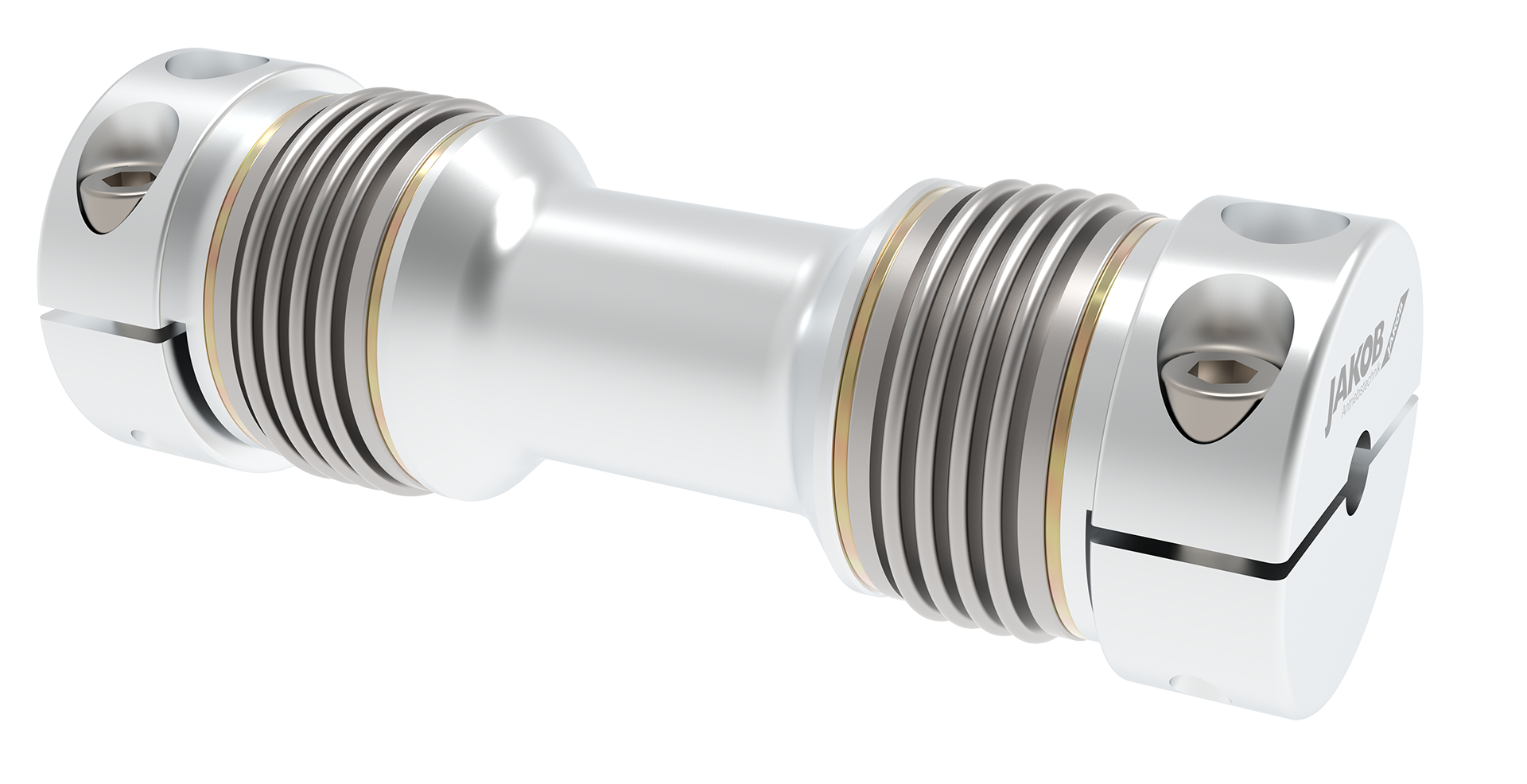

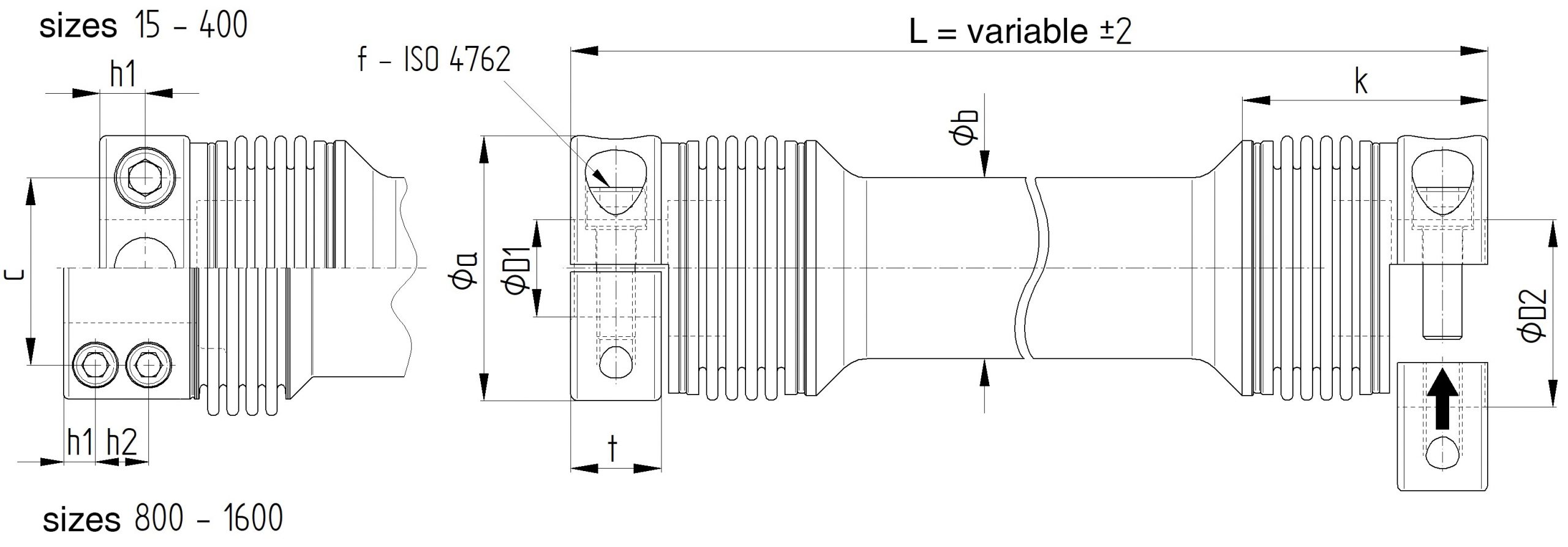

• sunt cuplaje cu burduf metalic montate la capetele unui țevi intermediare
• lungimi variabile de la 105 la 450mm
• rigiditate torsională ridicată, fără lagăuri, fără lagăre intermediare
• fixare cu bratara, viteze ridicate, momente de inertie mici

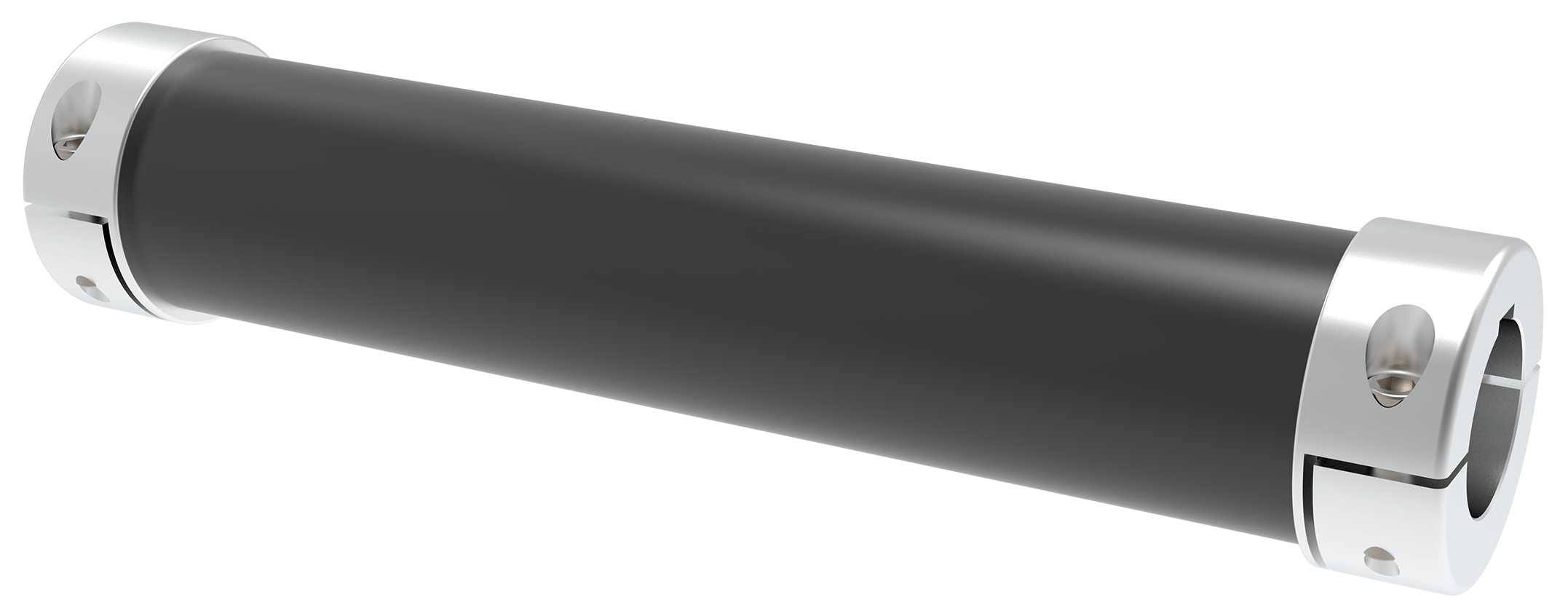

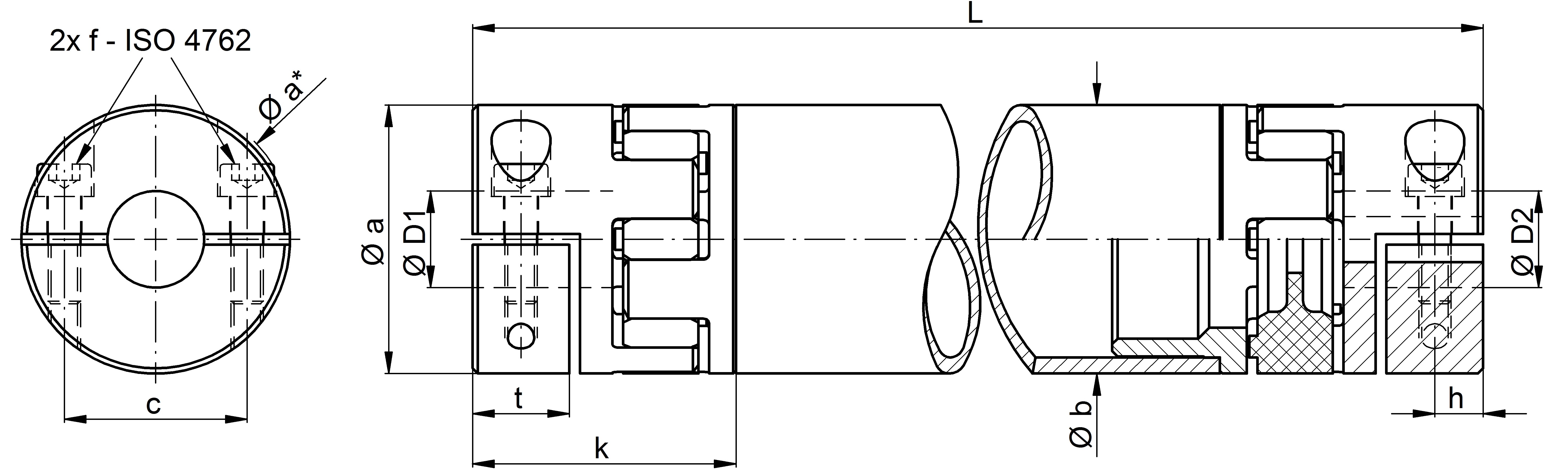

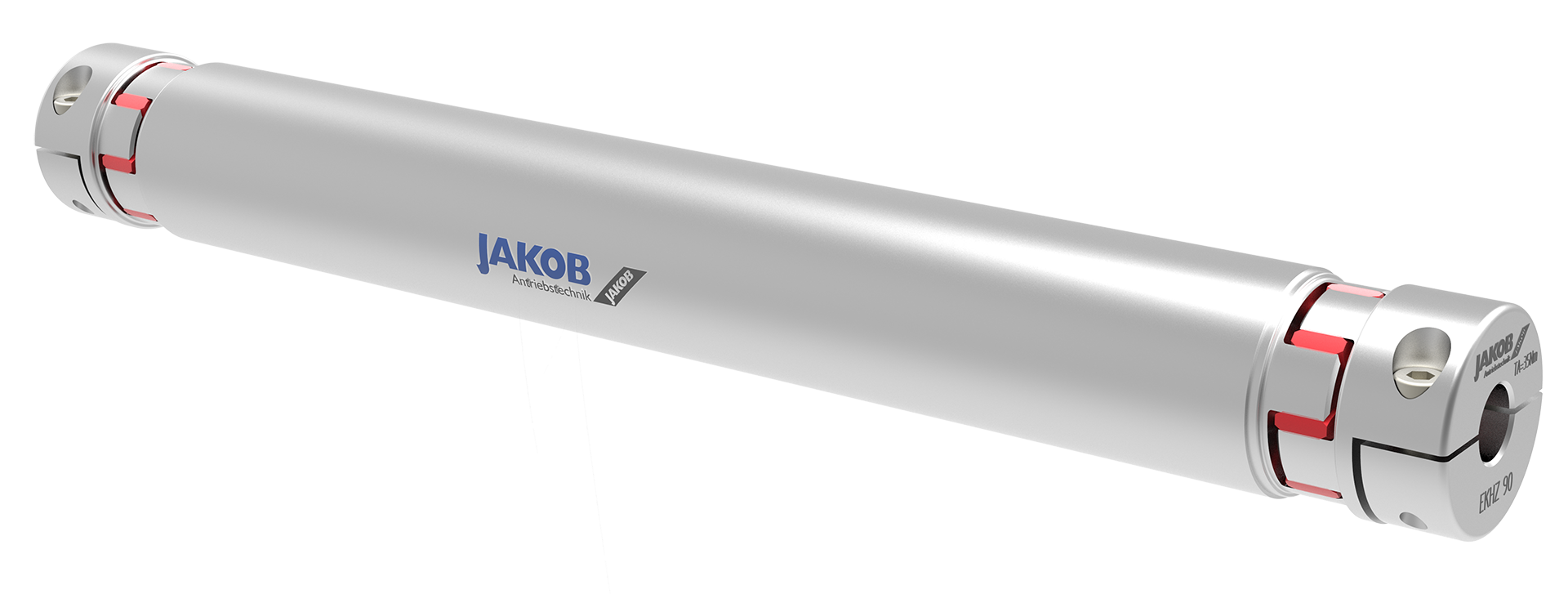

• sunt cuplaje cu elastomeri cu o țeavă intermediară între cuplaje
• lungimi la cerere de până la 3 m
• fără alunecări, atenuare a șocurilor
• element elastic - rozetă din elastomeri
• cost redus, instalare simplă - fixare cu sistem tip brățară
• demontabil în ambele părți
• element intermediar - in mod normal din otel inoxidabil, la cerere din aluminiu
• Moment de torsiune T=20-1600 Nm,
• Diametru ax D= 10-100 mm
• domeniul de temperaturi de lucru -30°C la +90°C

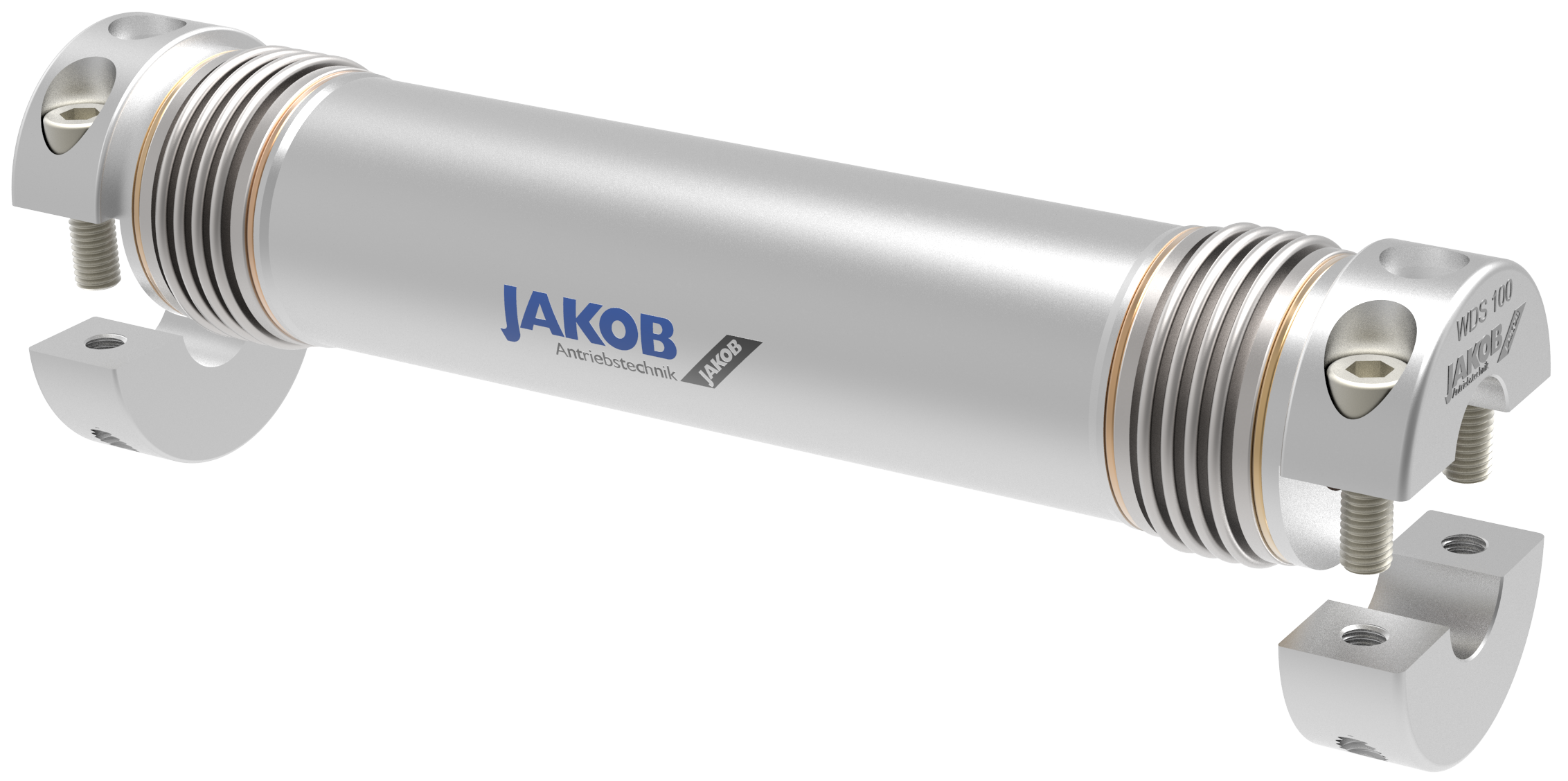

• sunt cuplaje cu burduf metalic montate la capetele unei țevi intermediare distanțier

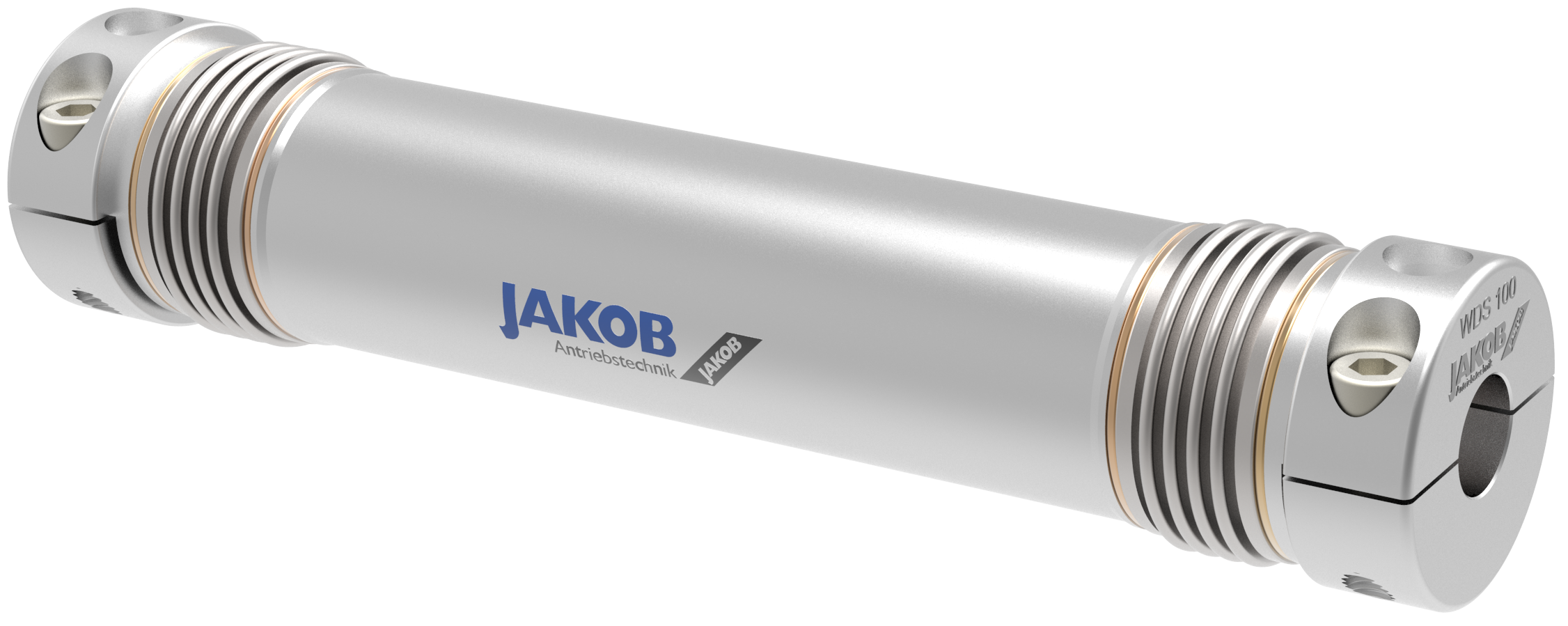

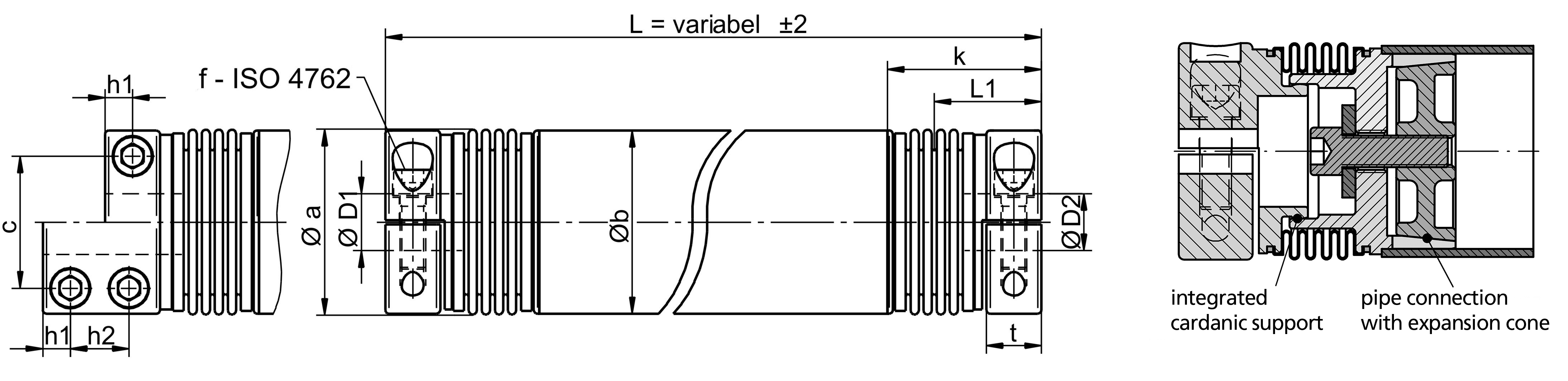

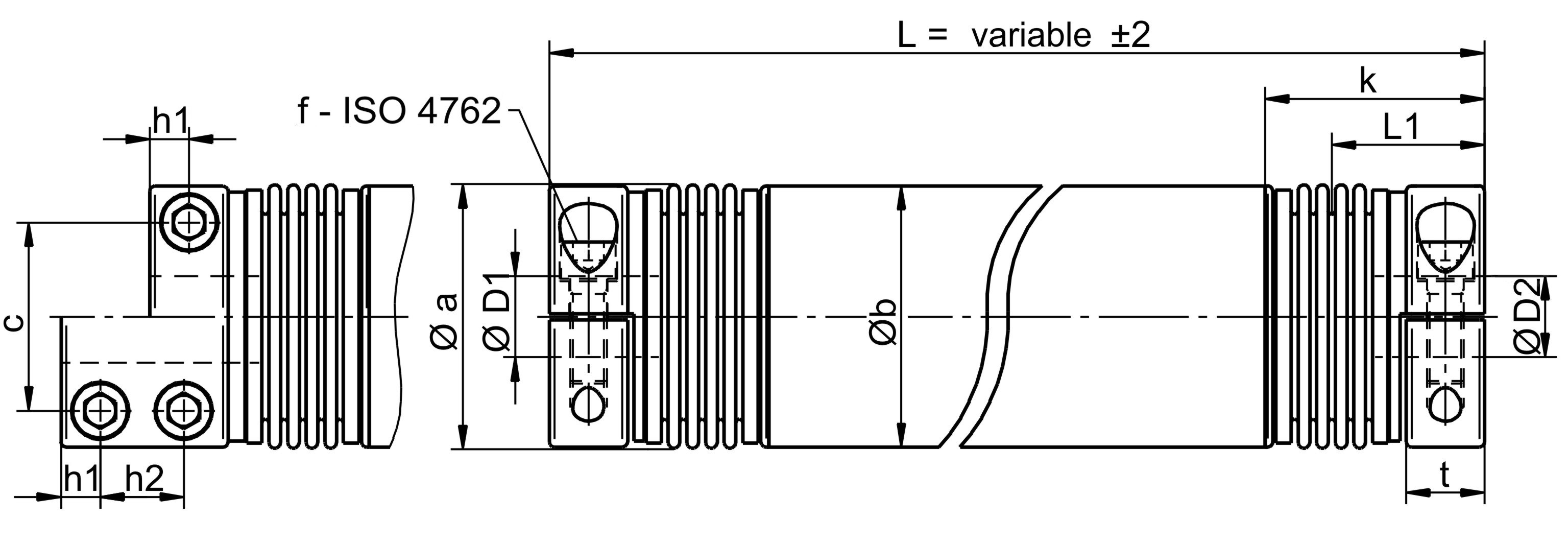

• cuplaje lungi cu burduf metalic
• WD - lungimi 0,2 - 4m; temperatura maximă de lucru 90°C
• WDS - lungimi 0,2 - 6m; temperatura maximă de lucru 200°C
• rigiditate torsională ridicată
• fixare cu bratara, viteze ridicate, momente de inertie mici

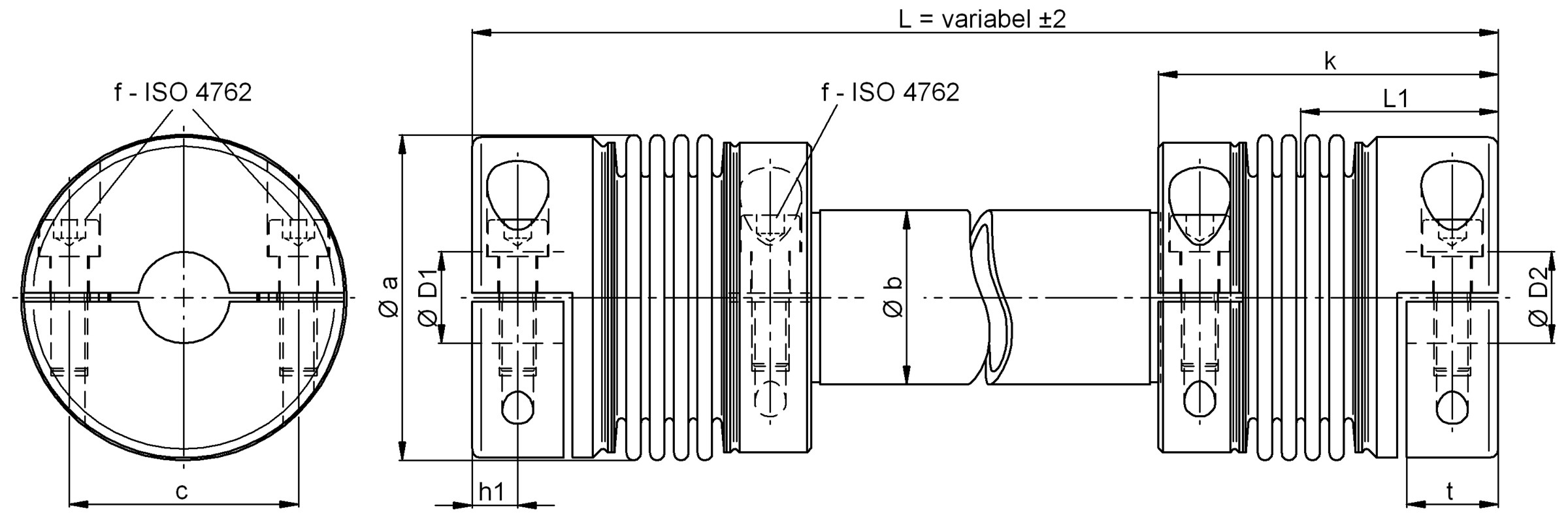

• cuplaj lung cu burduf cu o țeavă intermediară
• din oțel inoxidabil cu funcționare până la +350° C
• moment de torsiune 10-1200 Nm
• diametre ax D=7-85 mm
• lungimi variabile de pana la 3 m
• rigiditate torsionala ridicata
• fixare cu bratara, viteze ridicate, momente de inertie mici
• funcționare în gama de temperaturi -40° C to +350° C

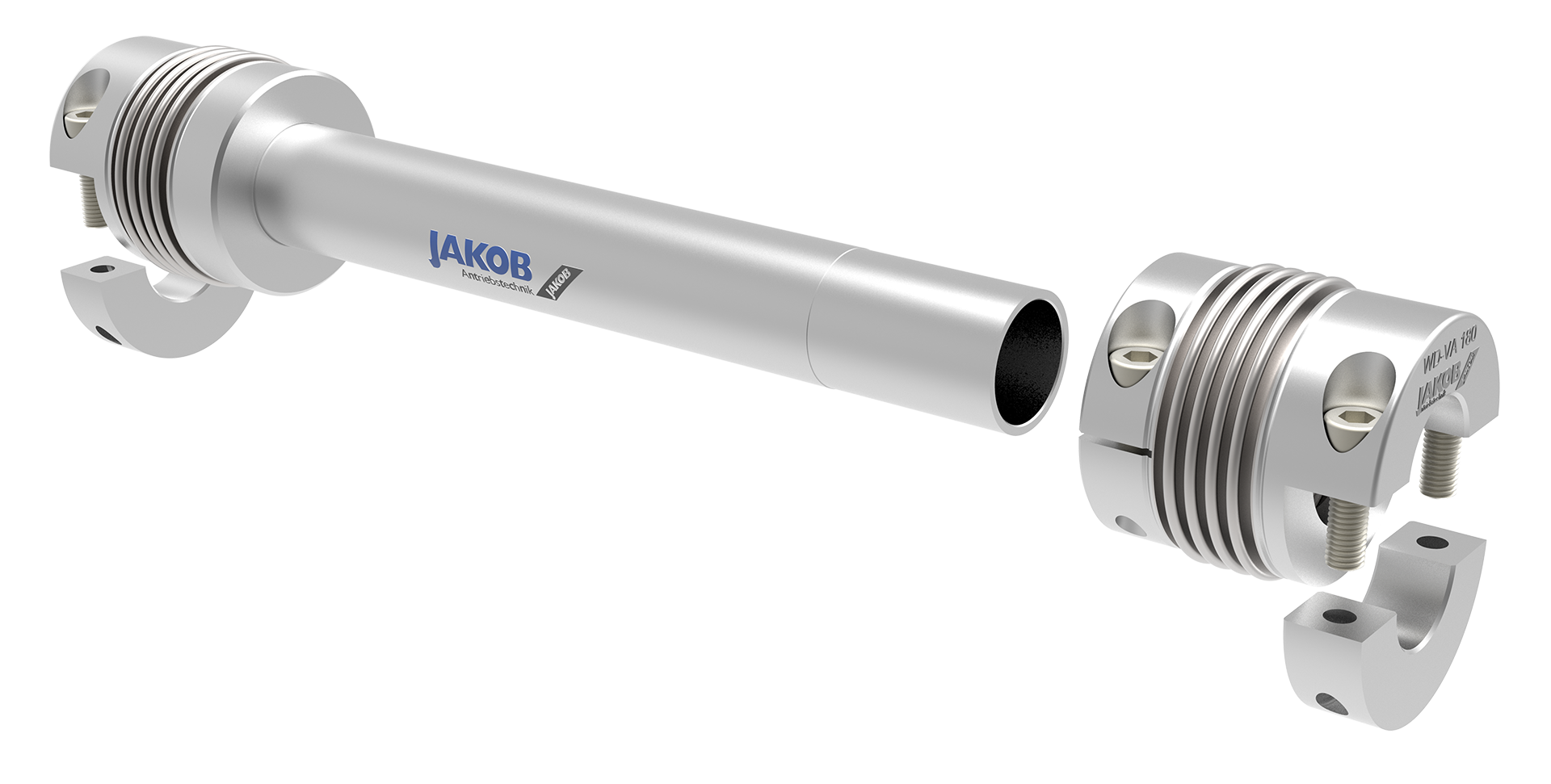

• foarte ușor de demontat capetele laterale

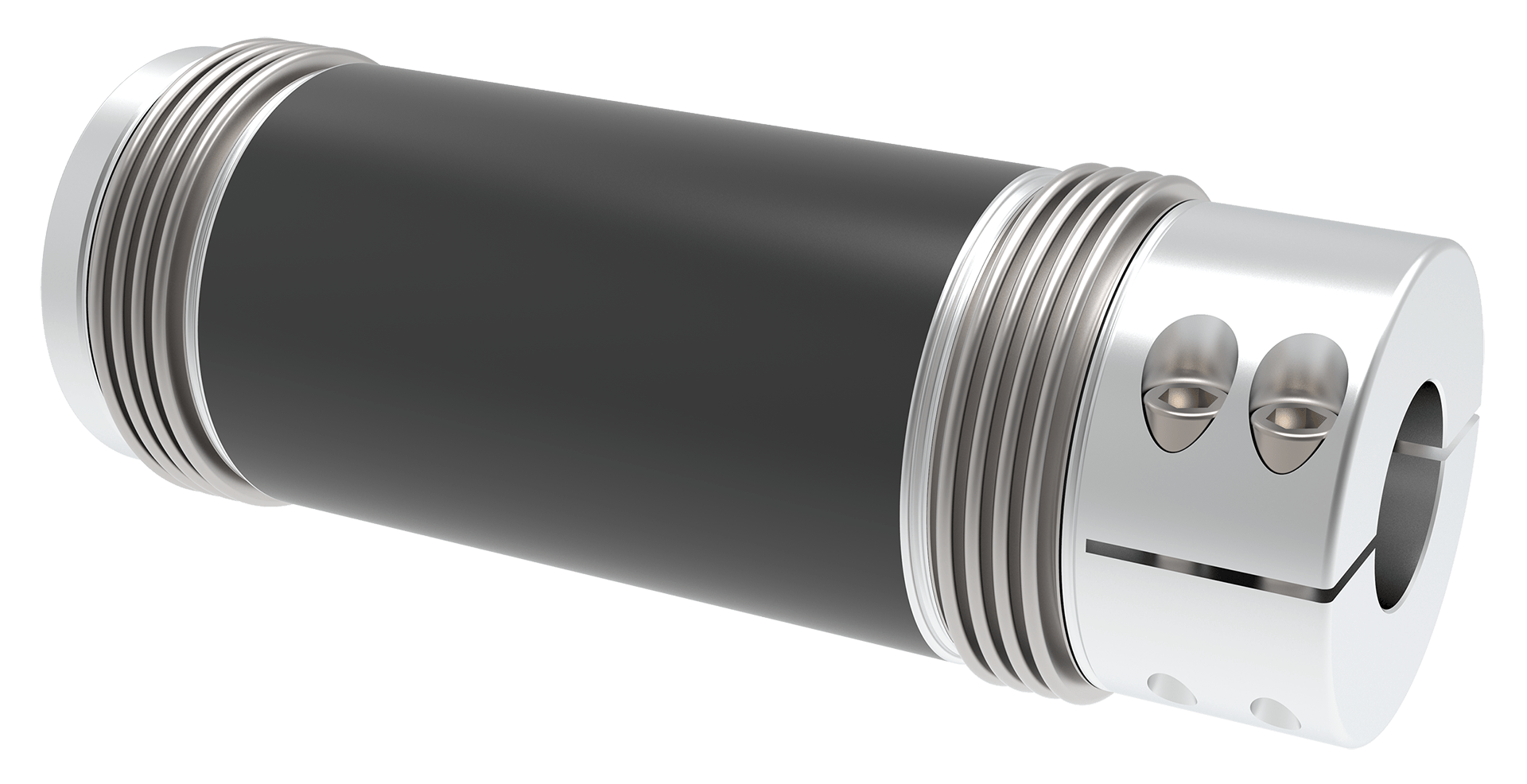

• este o serie specială cu parametrii mai scăzuți de operare - variantă economică

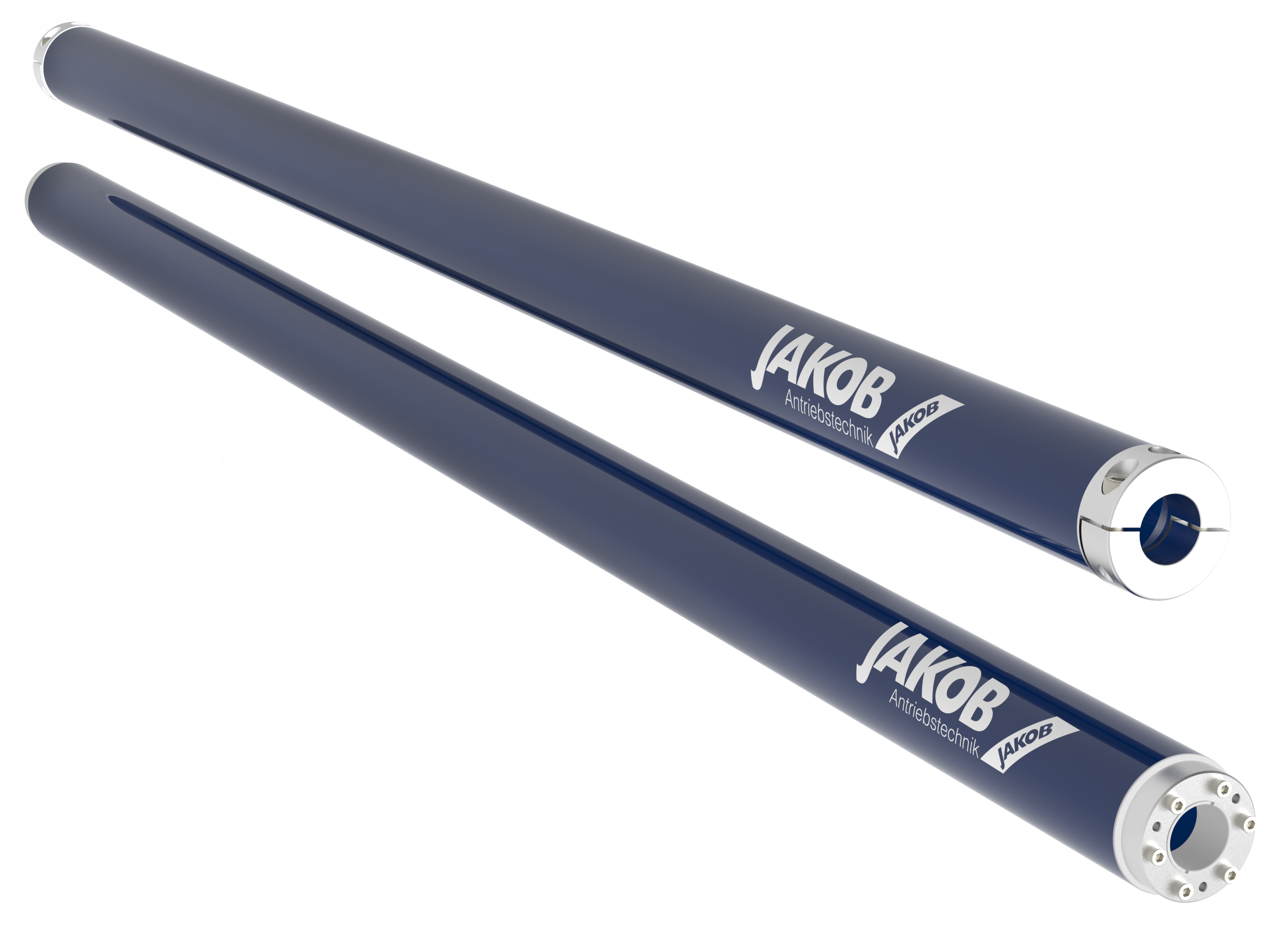

• cuplaj lung cu burduf cu un ax intermediar lung
• lungime variabilă de până la 3 m
• rigiditate torsională mare - transferă exact momentul
• ușor de montat cu fixare tip brățară
• moment de torsiune între 40 - 500 NM
• diametrul axului 14 -70 mm
• temperatura de lucru între -40° C și +90° C

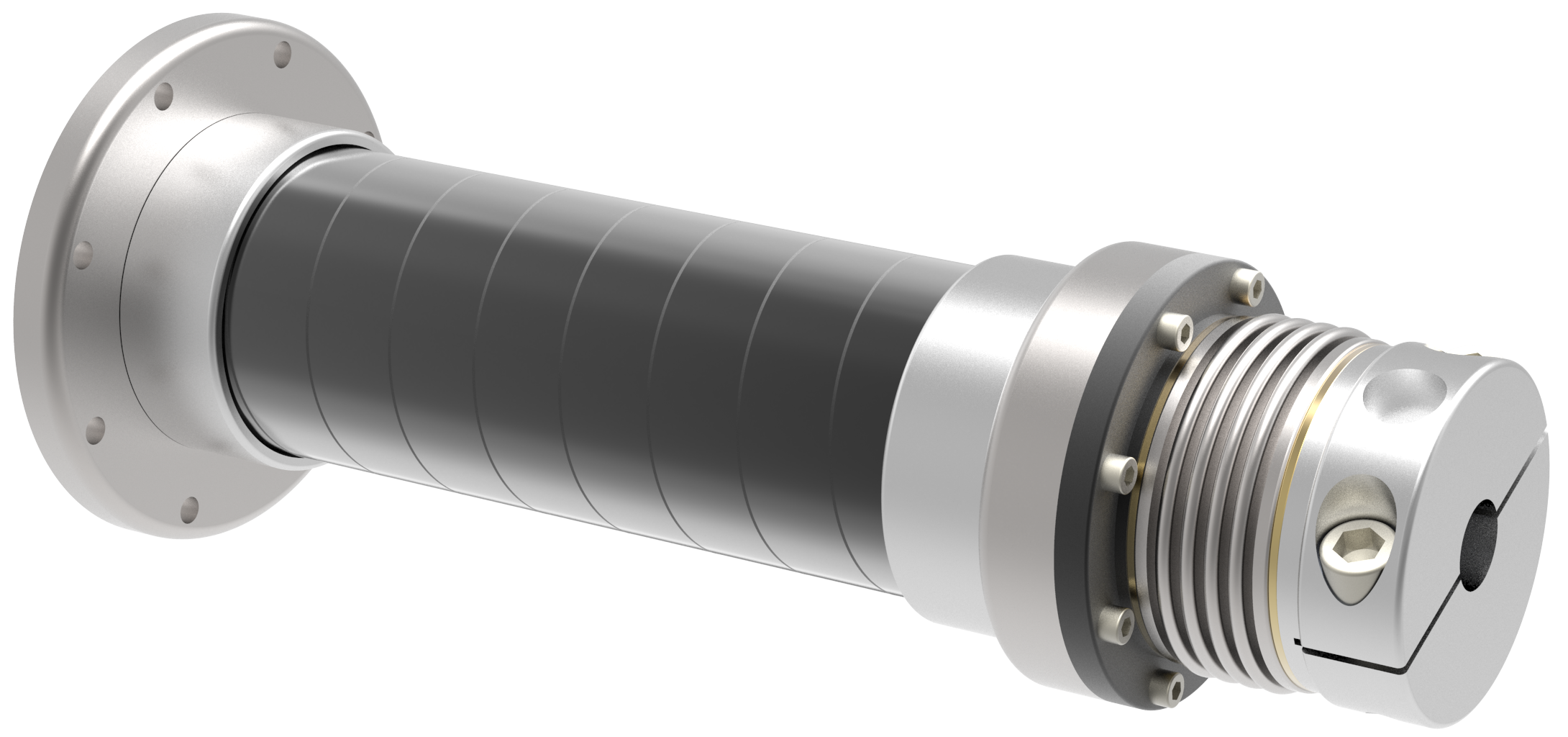

• sunt realizate pe baza specificatiilor clientului și la cererea clientului
• in general sunt din otel inoxidabil
• temperatura de funcționare între  -40°C și +350°C
